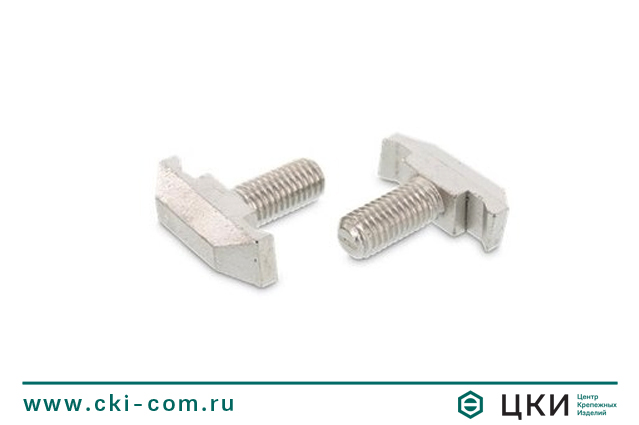

Болт с Г-образной головкой, 50/30 art.9094

Болты

Болт с Г-образной головкой, 50/30 art.9094

Версия для печати Оставить заявку

для крепления профиля, тип 50/30

Оставить заявку
Болт с Г-образной головкой, 50/30 art.9094

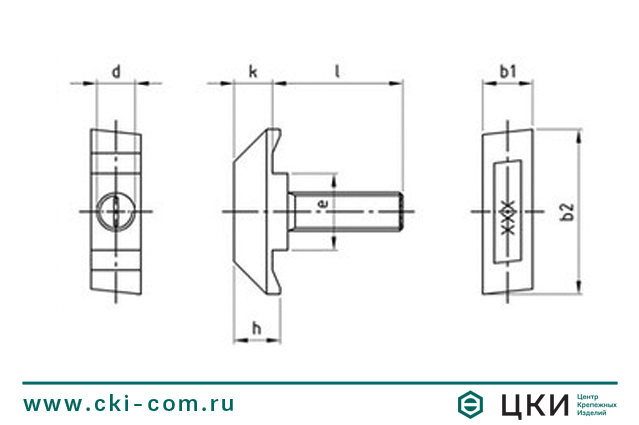

Болт с Г-образной головкой, 50/30 art.9094 чертеж
Болт с Г-образной головкой, 50/30 art.9094
Болт с Г-образной головкой, 50/30 art.9094 чертеж

Размерная таблица болта art.9094



d

м 8

м10

м12

м16

м20

k

10

10

10

11

12

b1

13

13

14,3

17

21

b2

43,3

43,3

43,3

42

42

e

20

20

20

20,5

20,5

h

12

12

12

14,5

14,5



Болт с Г-образной головкой, 50/30 art.9094 чертеж

Описание

Типоразмерная таблица арт.9094



Длина

Диаметр

м 8

м10

м12

м16

м20

20

+

+

+

+

+

25

+

+

+

+

+

30

+

+

+

+

+

35

+

+

+

+

+

40

+

+

+

+

+

45

+

+

+

+

+

50

+

+

+

+

+

55

+

+

+

+

+

60

+

+

+

+

+

65

+

+

+

+

+

70

+

+

+

+

+

75

+

+

+

+

+

80

+

+

+

+

+

100

+

+

+

+

+

125

+

+

+

+

+

150

+

+

+

+

+

200

+

+

+

+

+





Вы можете купить Болт с Г-образной головкой, 50/30 art.9094 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
