Болт DIN 444 В

Болты

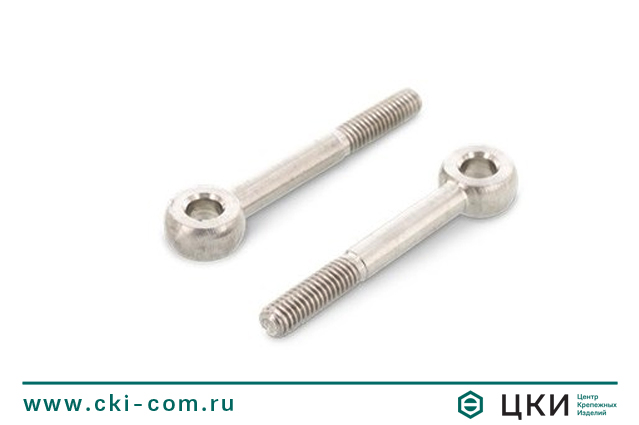

Болт DIN 444 В (аналог ГОСТ 14724-69/ ГОСТ 14725-69/ ГОСТ 3033-79)

Версия для печати Оставить заявку

Размерная таблица болта DIN 444



d1 М5 М6 М8 М10 М12 М16 М20 М24 М27 М30
d2 (Н9) 5 6 8 10 12 16 18 22 25 -
d3 (max) 12 14 18 20 25 32 40 45 50 -
s (max) - 7 9 12 14 17 22 25 27 -
b (L≤125) 16 18 22 26 30 38 46 54 60 66
b (125≤L≤200) - - 28 32 36 44 52 60 66 72
b (L≥200) - - - - 49 57 65 73 79 85

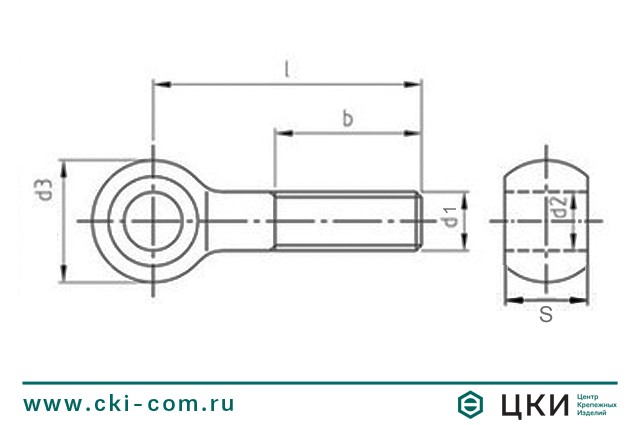

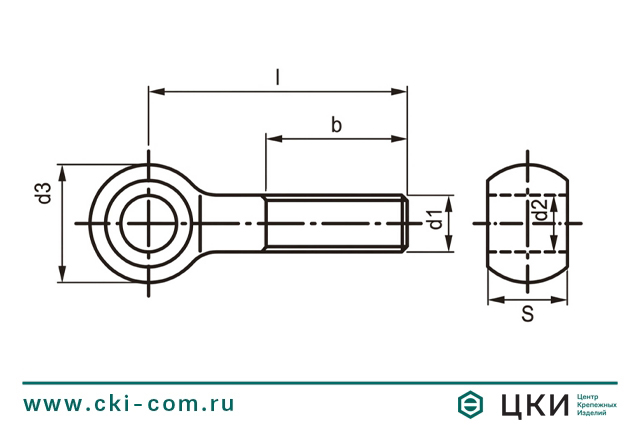

Болт DIN 444 В откидной (чертёж)

Материал / покрытие

  • сталь кл. прочности 4.6 / цинк
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)

Описание

Типоразмерная таблица: болт DIN 444 В

L/d M5 M6 M8 M10 M12 М16 М20 М24 М30
25 х х х
30 х х х х х
35 х х х х
40 х х х х х х
45   х х х х
50   х х х х х
60   х х х х
65   х х х х х
70   х х х х х
75   х х х х х
80   х х х х х х х
90     х х х х х х
100     х х х х х х
110     х х х х х х
120     х х х х х х х
130     х х х х х х х
140     х х х х х х х
150         х х х х х
160         х х х х х
180         х х х х х
200         х х х х х
220
260             х



Вы можете купить Болт DIN 444 В и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
