Болт DIN 561

Болты

Болт DIN 561 (аналог ГОСТ 1481-84)

Версия для печати Оставить заявку

с шестигранной уменьшенной головкой и цилиндрическим концом ; резьба полная .

Оставить заявку
Болт DIN 561 с цилиндрическим концом

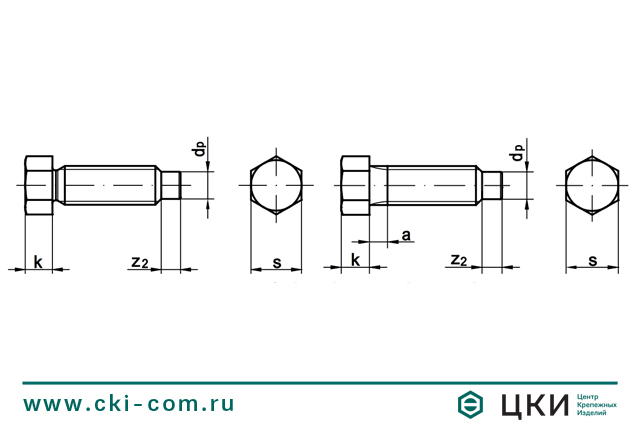

Болт DIN 561 с цилиндрическим концом (чертёж)
Болт DIN 561 с цилиндрическим концом
Болт DIN 561 с цилиндрическим концом (чертёж)

Размерная таблица болта DIN 561



d М6 М8 М10 М12 М16 М20 М24 М30 М36 М42 М48 М56
dp 4 5,5 7 8,5 12 15 18 23 28 32 38 45
к 5 6 7 9 11 14 17 21 25 30 34 40
z2 3 4 5 6 8 10 12 15 18 21 24 26
s 8 10 13 16 18 24 30 36 46 55 65 75
e 8,79 11,05 14,38 17,77 19,92 26,75 33,53 39,98 51,28 61,31 72,61 83,91



Болт DIN 561 с цилиндрическим концом (чертёж)

Материал / покрытие

  • Порошковая покраска в цвета RAL и RR

    Покраска крепежа



    Декоративность

    Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид

    Защита

    Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации

    Надежность

    Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания

  • сталь 22H / цинк
  • сталь 14H / цинк

Описание



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски





Типоразмерная таблица: болт DIN 561

L/d М6 М8 М10 М12 М16 М20 М24 М30 М36 М42 М48 М56
12 х
16 х х
20 х х х
25 х х х х
30 х х х х х
35   х х х х
40   х х х х х
45     х х х х х
50     х х х х х
60       х х х х х
70       х х х х х
80         х х х х х х
90         х х х х х х х
100           х х х х х х х
120             х х х х х х
140               х х х х х
160               х х х х х
180                 х х х х
200                 х х х х
220                   х х х
240                   х х х
260                   х х х
280                     х х
300                     х х



Вы можете купить Болт DIN 561 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
