Болт DIN 601

Болты

с шестигранной головкой и неполной резьбой, класс точности C

Оставить заявку

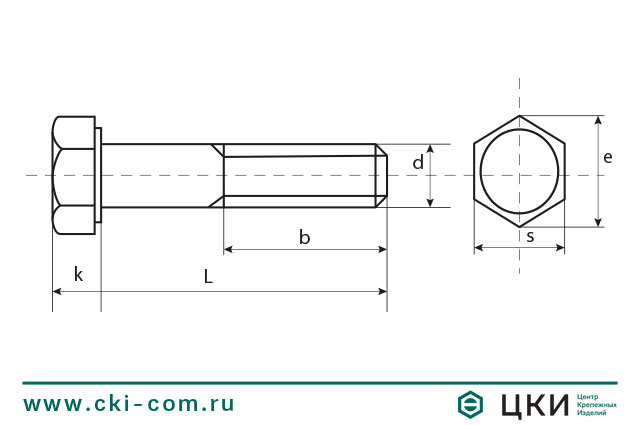

Болт с шестигранной головкой DIN 601 Болт с шестигранной головкой DIN 601 чертёж

Размерная таблица болта с шестигранной головкой DIN 601



d М5 М6 М8 М10 М12 М16 М20 М24
b=l<125 mm 16 18 22 26 30 38 46 54
b=l 125-200 mm 22 24 28 32 36 44 52 60
b=l>200 mm 35 37 41 45 49 57 65 73
e 8,63 10,89 14,2 17,59 19,85 26,17 32,95 39,55
k 3,5 4 5,3 6,4 7,5 10 12,5 15
s 8 10 13 17 19 24 30 36





Типоразмерная таблица болта с шестигранной головкой DIN 601

L/d М5 М6 М8 М10 М12 М16 М20 М24
10   х
12   х
16 х х х х
20 х х х х х
25 х х х х х
30 х х х х х х х
35 х х х х х х х
40 х х х х х х х х
45 х х х х х х х х
50 х х х х х х х х
55 х х х х х х х х
60 х х х х х х х х
65   х х х х х х х
70 х х х х х х х х
75   х х х х   х х
80 х х х х х х х х
85         х х х х
90   х х х х х х х
95           х х
100   х х х х х х х
110     х х х х х х
120     х х х х х х
130     х х х х х х
140     х х х х х х
150     х х х х х х
160     х х х х х х
170       х х х х х
180       х х х х х
190       х х х х
200       х х х х х
220       х х х х х
240       х х х х х
250         х х х х
260       х х х х х
280       х х х х х
300       х х х х х
320         х х х х
340         х х х х
360         х х х х



Материал / покрытие

  • сталь 3.6
  • сталь 4.6
  • сталь 4.8
  • порошковая покраска в цвета RAL и RR



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Вы можете купить болт с шестигранной головкой DIN 601, а также гайки, шайбы и другой крепеж оптом по низким ценам в Москве, Санкт-Петербурге и других регионах в ГК "Центр Крепёжных Изделий"
