Болт DIN 6914

Болты

с шестигранной головкой ; увеличенный размер под ключ ; для высоконагруженных, предварительно напряжённых резьбовых соединений (HV) стальных конструкций

Оставить заявку

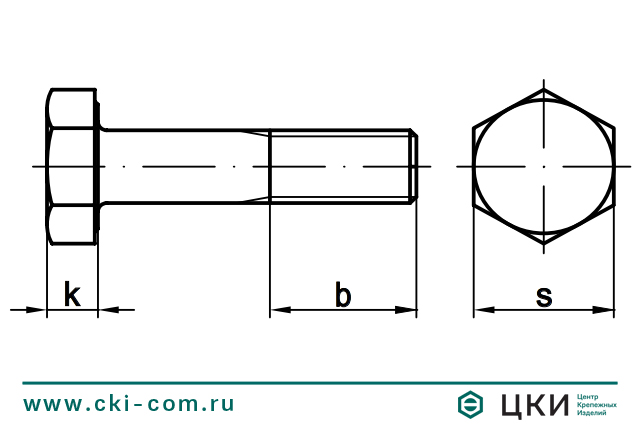

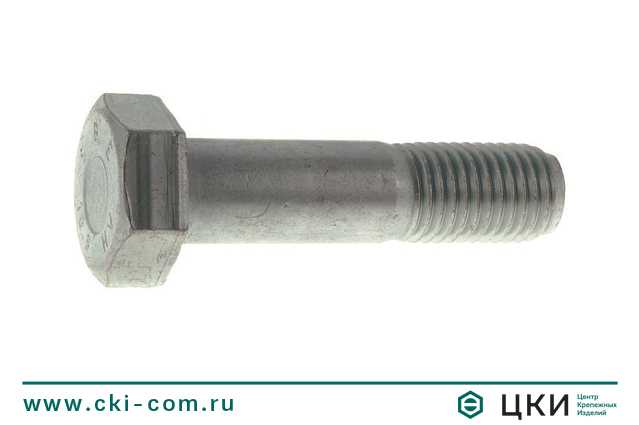

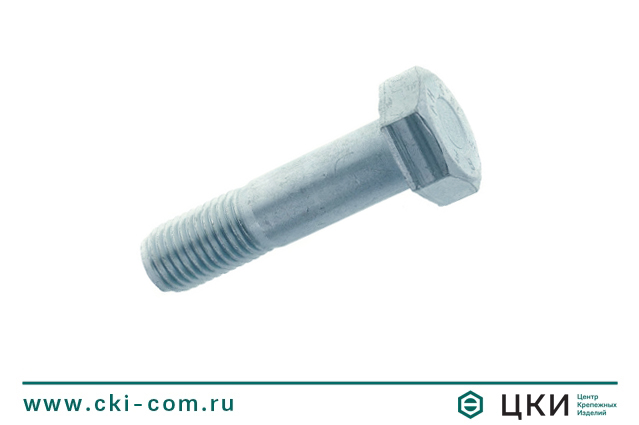

Болт DIN 6914 для сборки металлоконструкций Болт DIN 6914 для сборки металлоконструкций (чертёж)

Размерная таблица болта DIN 6914



размеры м 12 м 16 м 20 м 22 м 24 м 27 м 30 м 36
k 8 10 13 14 15 17 19 23
s 22 27 32 36 41 46 50 60
b 23 28 33 34 39 41 44 52





Типоразмерная таблица: болт DIN 6914

L/d М12 М16 М20 М22 М24 М27 М30 М36
30 х
35 х
40 х х
45 х х х
50 х х х х
55 х х х х
60 х х х х х
65 х х х х х
70 х х х х х х
75 х х х х х х х
80 х х х х х х х
85 х х х х х х х х
90 х х х х х х х х
95 х х х х х х х х
105   х х х х х х х
110   х х х х х х х
115   х х х х х х х
120   х х х х х х х
125   х х х х х х х
130   х х х х х х х
135     х х х х х х
140     х х х х х х
145     х х х х х х
150     х х х х х х
155     х х х х х х
160       х х х х х
165       х х х х х
170         х х х х
175         х х х х
180         х х х х
185         х х х х
190         х х х х
195         х х х х
200           х х х



Материал / покрытие

  • сталь кл.прочности 10.9 / горячий цинк
  • сталь кл.прочности 10.9 / оксидное
  • порошковая покраска в цвета RAL и RR



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Вы можете купить болт DIN 6914 и любой крепеж оптом по низким ценам в Москве, Санкт-Петербурге и других регионах в ГК "Центр Крепёжных Изделий"
