Болт DIN 933

Болты

Болт DIN 933

(аналог ГОСТ 7798-70/ ГОСТ 7805-70/ ГОСТ 15589-70/ ISO 4017) Версия для печати Оставить заявку

с шестигранной головкой; резьба полная; шаг резьбы основной; класс точности А и В

Оставить заявку

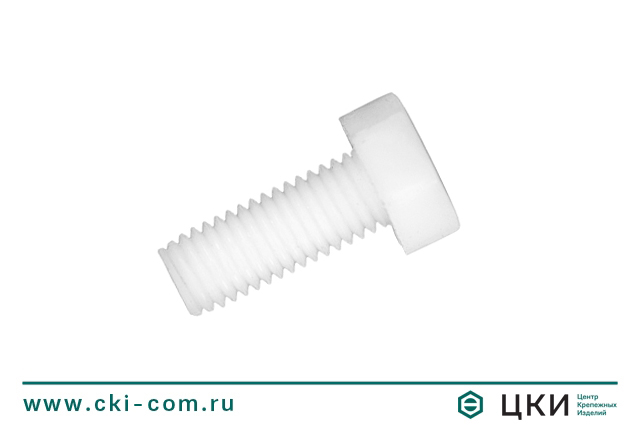

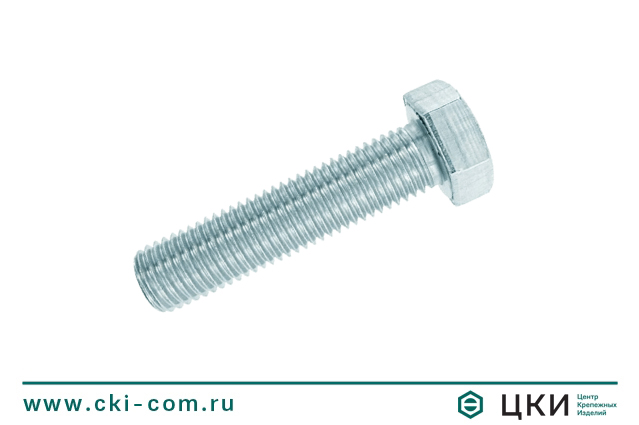

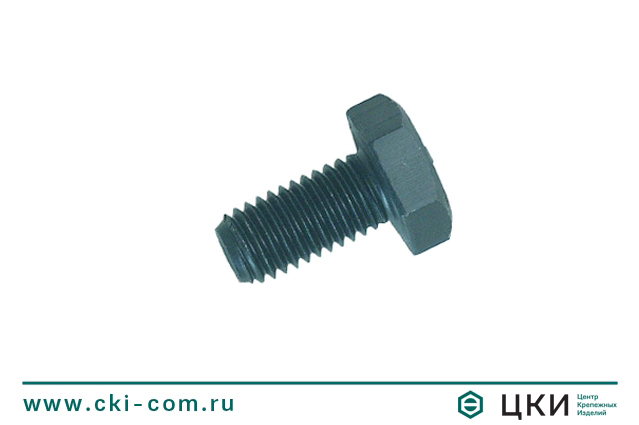

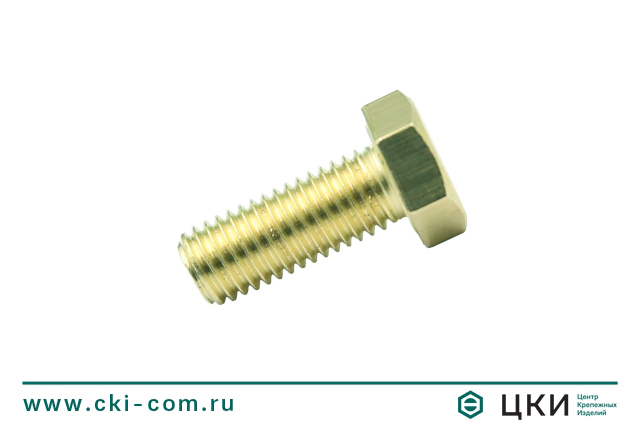

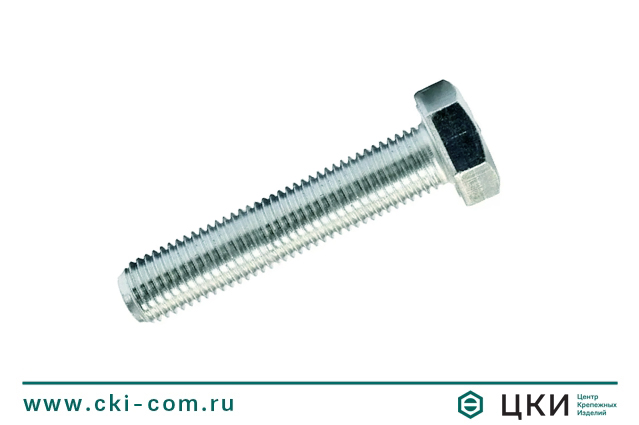

Болт DIN 933 с шестигранной головкой и полной резьбой Болт DIN 933 с шестигранной головкой и полной резьбой (чертеж)

Типоразмерная таблица: болт DIN 933

L/d М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М42 М48
5 х
6 х
8 х х
10 х х х
12 х х х х
16 х х х х х
18

х
20 х х х х х х
25 х х х х х х х
30 х х х х х х х х х
35   х х х х х х х х х
40   х х х х х х х х х х
45     х х х х х х х х х х
50     х х х х х х х х х х х
55       х х х х х х х х х х х
60       х х х х х х х х х х х х
65         х х х х х х х х х х х х
70         х х х х х х х х х х х х х
75         х х х х х х х х х х х х х
80         х х х х х х х х х х х х х х
90           х х х х х х х х х х х х х
100           х х х х х х х х х х х х х
110             х х х х х х х х х х х х х
120             х х х х х х х х х х х х х
130               х х х х х х х х х х х х
140               х х х х х х х х х х х х
150                 х х х х х х х х х х х
160                 х х х х х х х х х х х
180                 х х х х х х х х х х х
200                 х х х х х х х х х х х

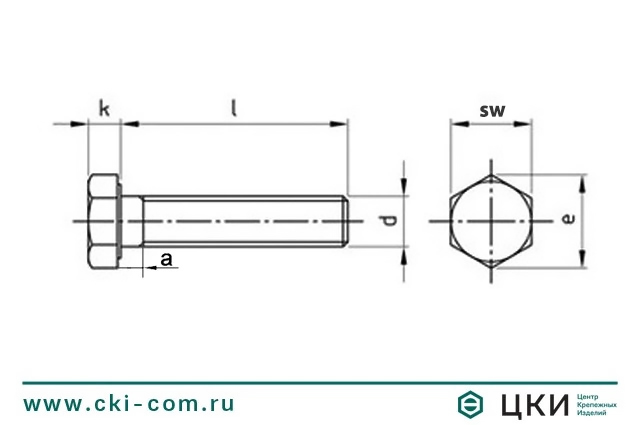

Чертёж и размерная таблица болта DIN 933 | раскрыть → → →

d М3 М4 М5 М6 М7 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М39 М42 М45 М48 М52 М56 М64
s 5,5 7 8 10 11 13 16/17 18/19 21/22 24 27 30 34/32 36 41 46 50 55 60 65 70 75 80 85 95
k 2 2,8 3,5 4 4,8 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15 17 18,7 21 22,5 25 26 28 30 33 35 40
a max 1,5 2,1 2,4 3 3 3,75 4,5 5,25 6 6 7,5 7,5 7,5 9 9 10,5 10,5 12 12 13,5 13,5 15 15 16,5 18
e 6.01 7.66 8.79 11.05 14.38 18.9 21.1 23.91 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 79.65 82.6 88.25 93.59 99.21 104.86



Материал / покрытие

  • сталь углеродистая 5.6 / без покрытия
  • сталь углеродистая 5.6 / цинк
  • сталь углеродистая 5.6 / горячий цинк
  • сталь углеродистая 8.8 / без покрытия
  • сталь углеродистая 8.8 / цинк
  • сталь углеродистая 8.8 / горячий цинк
  • сталь углеродистая 8.8 / желтый цинк
  • сталь углеродистая 8.8 / цинкламель, стойкость 480 часов соляного тумана
  • сталь углеродистая 8.8 / цинкламель, стойкость 720 часов соляного тумана
  • сталь углеродистая 10.9 / цинк
  • сталь углеродистая 10.9 / оксидное
  • сталь углеродистая 10.9 / цинкламель, стойкость 480 часов соляного тумана
  • сталь углеродистая 10.9 / цинкламель, стойкость 720 часов соляного тумана
  • сталь углеродистая 12.9 / оксидное
  • Латунь
  • Полиамид
  • нержавеющая сталь А2-50 (аналог 08Х18Н10/ AISI 304)
  • нержавеющая сталь А2-70 (аналог 08Х18Н10 / AISI 304)
  • нержавеющая сталь А2-80 (аналог 08Х18Н10 / AISI 304)
  • нержавеющая кислотостойкая сталь А4-50 (аналог 10Х17Н13М2 / AISI 316)
  • нержавеющая кислотостойкая сталь А4-70 (аналог 10Х17Н13М2 / AISI 316)
  • нержавеющая кислотостойкая сталь А4-80 (аналог 10Х17Н13М2 / AISI 316)
  • нержавеющая сталь А5-70
  • нержавеющая сталь AISI 309
  • порошковая покраска в цвета RAL и RR



Болты по DIN933 имеют конструктивные аналоги - это ГОСТ7798, ГОСТ7805, EN ISO4017 (несущественные отличия в размере под ключ на некоторых диаметрах), DIN931 (основное отличие – неполная резьба).



Болт с шестигранный головой - самый узнаваемый и распространенный крепёжный элемент. Из всех болтов, именно болт с полной резьбой по DIN 933 наиболее часто применяется в машиностроении, при проведении монтажных работ, соединении различных элементов. В неизменном виде он встречается во всех странах мира и уже много лет не уступает лидирующих позиций. Это возможно благодаря следующим преимуществам:



  • удобство использования: шестигранная форма головы позволяет передавать большой крутящий момент, и не срывать грани. Возможен доступ как сверху, так и сбоку;
  • привлекательное соотношение цена-качество;
  • широчайшая размерная линейка: в настоящее время возможна поставка болтов от М2 до М72 длинной от 3мм до 600мм. Вы можете приобрести в ГК ЦКИ болты из наличия диаметром от М 3 до 36;
  • большое количество материалов и покрытий: болты по DIN933 могут быть изготовлены из углеродистой стали и иметь следующие классы прочности: 4.6, 5.8, 8.8, 10.9, 12.9, из аустенитных нержавеющих и кислотостойких сталей различного класса прочности (наиболее распространенные А2/ AISI304/ 08Х18Н10 и A4/ AISI316 / 10Х17H13M2; латуни, полиамида. Болты из углеродистой стали доступны в продаже как без покрытия, так и с различными его вариантами (наиболее распространенные – это гальваническое цинкование и горячее цинкование).

Для каждого класса прочности существуют свои значения разрушающих нагрузок. Болты классом прочности от 8.8 и выше называют высокопрочными.



Болты могут монтироваться как в тело детали, так и соединять между собой несколько элементов. В этом случае болт, как правило, используется с гайкой и шайбой. Важно соблюдать момент затяжки, чтобы добиться максимальной эффективности соединения.



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Типоразмерная таблица болта DIN 933

L/d М3 М4 М5 М6 М7 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М39 М42 М45 М48
5 х
6 х х х х
8 х х х х   х
10 х х х х   х х х
12 х х х х х х х х   х
14   х х х   х
16 х х х х х х х х х х
18 х х х х   х х х
20 х х х х х х х х х х х х
22 х х х х   х х х
25 х х х х х х х х х х х х   х
28       х   х х х
30 х х х х х х х х х х х х х х х
35 х х х х х х х х х х х х х х   х
40 х х х х х х х х х х х х х х х х х х
45   х х х х х х х х х х х х х х х   х
50 х х х х   х х х х х х х х х х х х х   х
55   х х х   х х х х х х х х х х х   х   х
60 х х х х   х х х х х х х х х х х х х   х   х
65   х х х   х х х х х х х х х х х х х
70   х х х   х х х х х х х х х х х х х   х   х
75       х   х х х х х х х х х х х х х   х
80     х х   х х х х х х х х х х х х х х х   х
85       х   х х х   х х х   х х х   х   х
90     х х   х х х х х х х х х х х х х х х х х
95                   х
100     х х   х х х х х х х х х х х х х х х х х
110       х   х х х х х х х х х х х х х х х х х
120       х   х х х х х х х х х х х х х х х х х
130       х   х х х х х х х х х х х х х х х х х
140       х   х х х х х х х х х х х х х х х х х
150       х   х х х х х х х х х х х х х х х х х
160           х х х х х х х х х х х х х х х   х
170           х х х х х х х х х х х х х   х   х
180           х х х х х х х х х х х х х х х   х
190             х х   х х х х х х х х х х х   х
200           х х х х х х х х х х х х х х х   х
210                   х   х   х   х
220             х х х х   х   х   х   х   х
230                   х   х   х   х
240             х х   х   х   х   х
250                   х   х   х   х       х
260                   х   х   х   х   х   х
280             х     х   х   х   х   х
300             х х   х   х   х х х х х   х
320                   х       х   х   х
340                   х           х   х
360                       х       х       х
380                               х
400                   х           х   х   х
420                                           х
500                   х       х   х
600                               х   х

Вы можете купить болт DIN 933 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
