Винт DIN 553

Винты

установочный с прямым шлицем и коническим концом

Оставить заявку

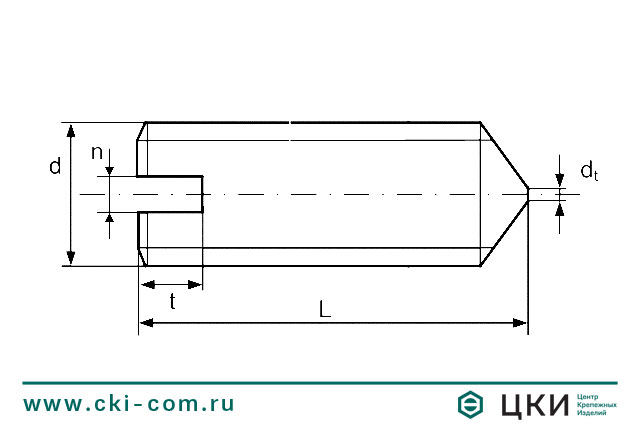

Винт DIN 553 установочный с коническим концом Винт DIN 553 установочный с коническим концом

Размерная таблица установочного винта DIN 553



d М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10
t 0,56 0,64 0,72 0,8 1,12 1,28 1,6 2 2,4
dt - 0,2 0,25 0,3 0,4 0,5 1,5 2 2.5
n 0,25 0,25 0,4 0,4 0,6 0,8 1 1,2 1,6





Типоразмерная таблица: винт DIN 553

L/d М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10
2 х х
3 х х х х
4 х х х х х х
5 х х х х х х х
6 х х х х х х х х
8 х х х х х х х х
10 х х х х х х х х х
12   х х х х х х х х
16   х х х х х х х х
20       х х х х х х
25         х х х х х
30         х х х х х
35         х х х х х
40           х х х х
45             х х х
50             х х х
60             х х х
70             х х х
80               х х



Материал / покрытие

  • сталь 14Н
  • сталь 14Н / цинк
  • сталь А1 (нержавеющая аустенитная сталь X10CrNiS 18-9 = AISI 303)
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
  • латунь

Вы можете купить винт DIN 553, а также болты, гайки, шайбы и другой крепеж оптом по низким ценам в Москве, Санкт-Петербурге и других регионах в ГК "Центр Крепёжных Изделий"
