Винт DIN 7984

Винты

с низкой цилиндрической головкой и шестигранным углублением под ключ

Оставить заявку

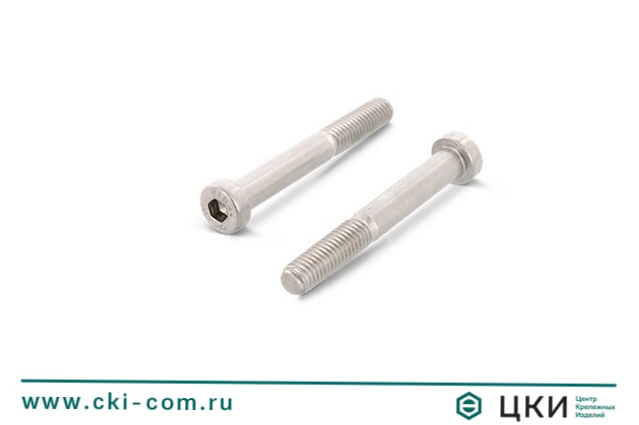

Винт DIN 7984 с шестигранным углублением под ключ Винт DIN 7984 с шестигранным углублением под ключ

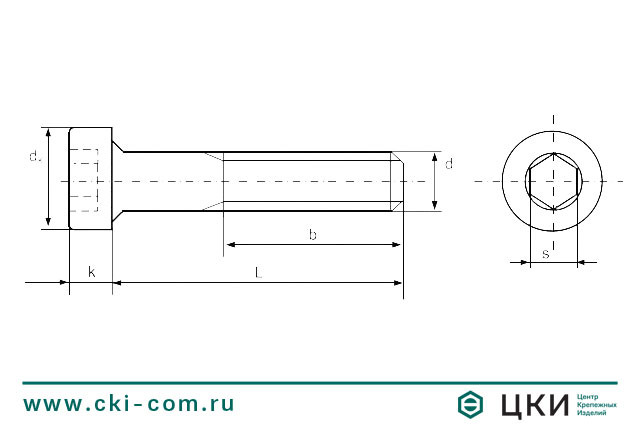

Размерная таблица винта DIN 7984



d М3 М4 М5 М6 М8 М10 М12 М16 М20 М24
dk 5.5 7 8.5 10 13 16 18 24 30 36
k 2 2.8 3.5 4 5 6 7 9 11 13
b (L≤125) 12 14 16 18 22 26 30 38 46 54
b (125 28 32 36 44 52 60
b (L>200) 57 65 73
s 2 2.5 3 4 5 7 8 12 14 17
размеры бит/6-гранных ключей HEX 2.0 HEX 2.5 HEX 3.0 HEX 4.0 HEX 5.0 HEX 7.0 HEX 8.0 HEX 12 HEX 14 HEX 17





Типоразмерная таблица: винт DIN 7984

L/d М3 М4 М5 М6 М8 М10 М12 М16 М20 М24
5 х
6 х х
8 х х х
10 х х х х
12 х х х х х
16 х х х х х х
20 х х х х х х х
25   х х х х х х
30     х х х х х х
35       х х х х х
40       х х х х х х
45         х х х х х
50         х х х х х х
60         х х х х х х
70           х х х х х
80             х х х х
90                 х х
100                 х х



Материал / покрытие

  • сталь 8.8 / цинк
  • сталь 10.9 / оксидное
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
  • порошковая покраска в цвета RAL и RR



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Вы можете купить винт DIN 7984, а также болты, гайки, шайбы и другой крепеж оптом по низким ценам в Москве, Санкт-Петербурге и других регионах в ГК "Центр Крепёжных Изделий"
