Винт DIN 965

Винты

Винт DIN 965

(аналог ГОСТ 17475-80/ EN ISO 7046-1) Версия для печати Оставить заявку

с потайной головкой; возможные шлицы : Ph, Pz , Torx

Оставить заявку

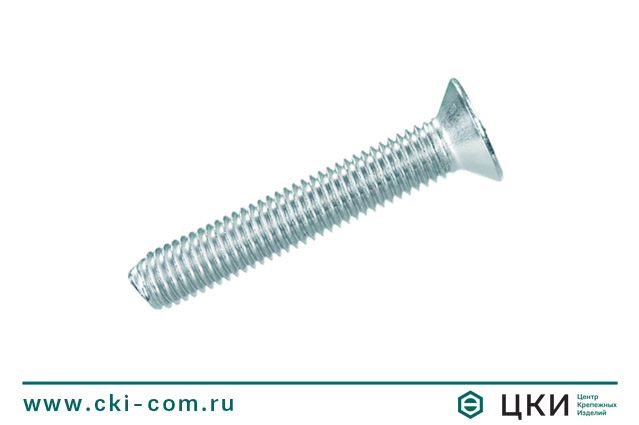

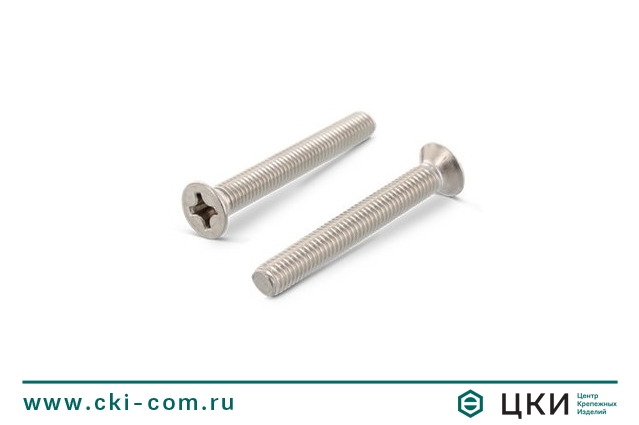

Винт DIN 965 с потайной головкой Винт DIN 965 с потайной головкой

Размерная таблица винта DIN 965



d М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10
dk (max) 3 3.8 4.7 5.6 7.5 9.2 11 14.5 18
k (max) 0.96 1.2 1.5 1.65 2.2 2.5 3 4 5
размеры бит/отверток Ph 0 Ph 1 Ph 1 Ph 1 Ph 2 Ph 2 Ph 3 Ph 4 Ph 4





Типоразмерная таблица винт DIN 965

В таблице литерой А обозначена полная резьба, а литерой В – неполная

L/d М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10
3 А
4 А А А
5 А А А А
6 А А А А А А А
8 А А А А А А А
10 А А А А А А А А
12 А А А А А А А А А
14   А А А А А А А А
16   А А А А А А А А
18   А А А А А А А А
20   А А А А А А А А
25       А А А А А А
30       А А А А А А
35       В А А А А А
40       В А А А А А
45       В А А А А А
50       В В В В В В
60           В В В В
70           В В В В
80           В В В В
90           В В В В
100             В В В

Материал / покрытие

  • сталь 4.8 / цинк
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
  • Порошковая покраска в цвета RAL и RR

Вы можете заказать покраску данного изделия в ЦКИ
