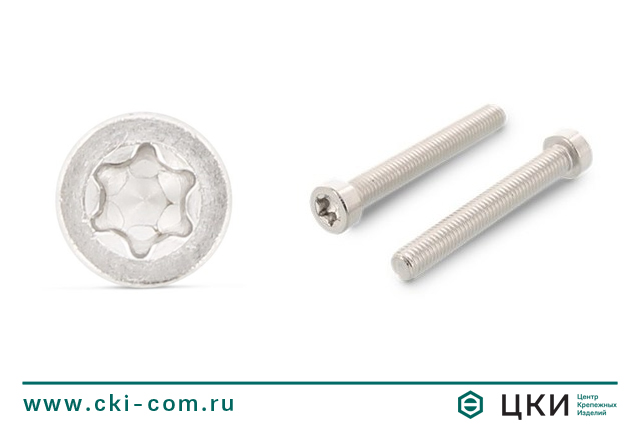

Винт ISO 14580

Винты

с низкой цилиндрической головой и звездообразным углублением под ключ

Оставить заявку

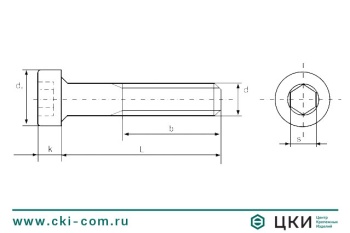

Винт ISO 14580 Винт ISO 14580 чертеж

Размерная таблица винта ISO 14580



d

м 2

м 2,5

м 3

м 4

м 5

м 6

м 8

dk

3,7

4,4

5,4

6,9

8,4

9,9

13

k

1,55

1,85

2,4

3,1

3,65

4,4

5,8

размер биты

TX6

TX8

TX10

TX20

TX25

TX30

TX45





Типоразмерная таблица винта ISO 14580



Длина

Диаметр

м2

м2,5

м3

м4

м5

м6

м8

3

+

+



4

+

+

+



5

+

+

+



6

+

+

+

+



8

+

+

+

+

+

+



10

+

+

+

+

+

+

+

12

+

+

+

+

+

+

+

16

+

+

+

+

+

+

+

20

+

+

+

+

+

+

+

25



+

+

+

+

+

30



+

+

+

+

+

35



+

+

+

+

+

40



+

+

+

+

+

45



+

+

+

+

50



+

+

+

+

55



+

+

+

60



+

+

+

65



+

+

70



+

75



+

80



+





Материал / покрытие

  • сталь A2
  • порошковая покраска в цвета RAL и RR



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Вы можете купить винт ISO 14580 и любой крепеж оптом по низким ценам в Москве, Санкт-Петербурге и других регионах в ГК "Центр Крепёжных Изделий"
