Шпилька DIN 938

Шпильки

Шпилька DIN 938 (аналог ГОСТ 22032-76 / ГОСТ 22033-76)

Версия для печати Оставить заявку

ввинчиваемый конец ~1d

Оставить заявку

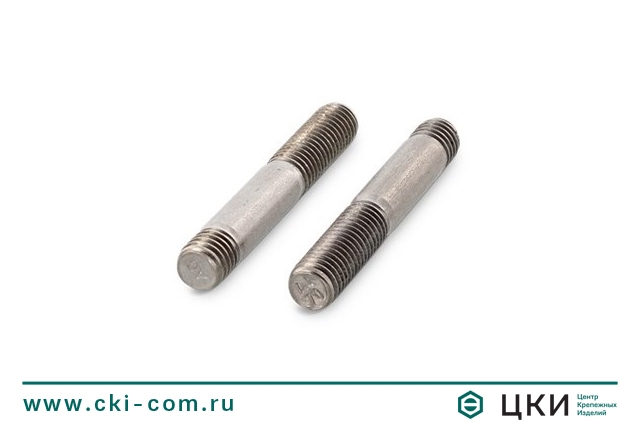

Шпилька DIN 938
Шпилька DIN 938
Шпилька DIN 938
Шпилька DIN 938

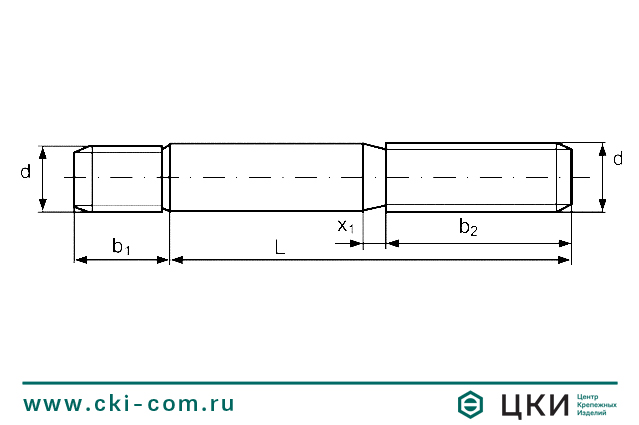

Размерная таблица: шпилька DIN 938



d М5 М6 М8 М10 М12 М16 М20 М24 М30
b1 5 6 8 10 12 16 20 24 30
b2 (L≤125) 16 18 22 26 30 38 46 54 66
b2 (125≤L≤200) 22 24 28 32 36 44 52 60 72
b2 (L≥125) - - - 45 49 57 65 73 85
x1 2,0 2,5 3,2 3,8 4,3 5,0 6,3 7,5 9,0





Описание

Типоразмерная таблица шпилька DIN 938

L/d М5 М6 М8 М10 М12 М16 М20 М24 М30
16 х
20 х х
25 х х х
30 х х х х
35 х х х х
40 х х х х х
45 х х х х х
50 х х х х х х
55   х х х х х
60   х х х х х х
65     х х х х х
70     х х х х х х
75     х х х х х х
80     х х х х х х
90       х х х х х х
100       х х х х х х
110         х х х х х
120         х х х х х
130           х х х х
140           х х х х
150           х х х х
160           х х х х
170             х х х
180             х х х



Вы можете купить Шпилька DIN 938 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
