Гайка-барашек ~DIN315

Гайки

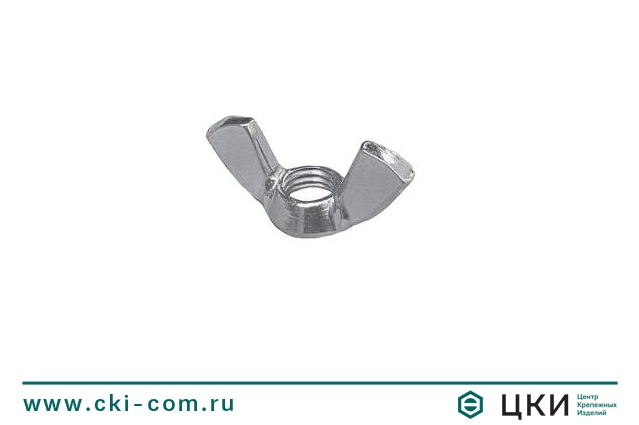

Гайка-барашек ~DIN315

(аналог ГОСТ 3032-76) Версия для печати Оставить заявку

с прямоугольными лепестками ("американская форма")

Оставить заявку
Гайка-барашек ~DIN 314 Гайка-барашек ~DIN 314

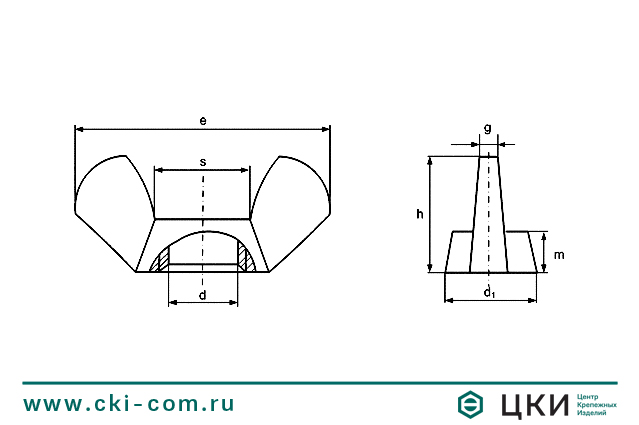

Размерная таблица для гайки-барашка ~DIN315



d М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20
d1 8 8 10,3 12,7 13,8 16,5 22,5 26,6 26,6 29,5 29,5
s   5,2 6,7 8,4 9,1 11 15
e 17,6 17,6 22,5 27,8 30,3 36,2 49,4 58,3 58,3 68,5 68,5
g   1,6 2,1 2,5 2,8 3,3 4,5
h 8,6 8,6 11 13,6 14,8 17,7 24,1 28,5 28,5 33,8 33,8
m 2,9 2,9 4,1 5,1 5,6 6,8 9 10,7 10,7 13,5 13,5
Шаг для основной резьбы 0,5 0,7 0,8 1,0 1,25 1,5 1,75 2,0 2,0 2,5 2,5





Типоразмерная таблица гайка-барашек ~DIN315

d М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20
  х х х х х х х х х х х



Материал / покрытие

  • сталь / цинк
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
  • латунь

 Вы можете купить гайку-барашек ~DIN315, а также болты, гайки, шайбы и другой крепеж оптом по низким ценам в Москве, Санкт-Петербурге и других регионах в ГК "Центр Крепёжных Изделий"
