Гайка DIN 1804

Гайки

Гайка DIN 1804

(аналог ГОСТ 11871-88) Версия для печати Оставить заявку

круглая шлицевая для многолапчатых шайб DIN 5406 , исполнение W

Оставить заявку

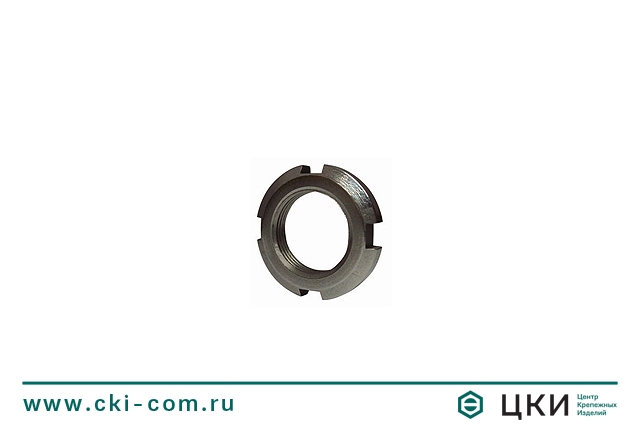

Гайка DIN 1804 шлицевая круглая Гайка DIN 1804 шлицевая круглая

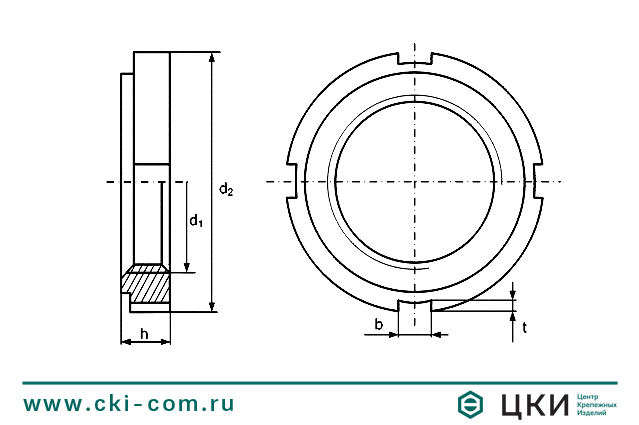

Размерная таблица шлицевой круглой гайки DIN 1804



d1xP d2 (h11) b h (h14) t
М8х1 20 4 5 1.5
М10х1 25 5 6 2.0
М12х1.5 28 5 6 2.0
М14х1.5 30 5 7 2.0
М16х1.5 32 5 7 2.0
М18х1.5 34 6 8 2.5
М20х1.5 36 6 8 2.5
М22х1.5 40 6 9 2.5
М24х1.5 42 6 9 2.5
М26х1.5 45 7 10 3.0
М28х1.5 50 7 10 3.0
М30х1.5 50 7 10 3.0
М32х1.5 52 7 11 3.0
М35х1.5 55 7 11 3.0
М38х1.5 58 8 11 3.5
М40х1.5 60 8 12 3.5
М42х1.5 62 8 12 3.5
М45х1.5 68 8 12 3.5
М48х1.5 75 8 13 3.5
М50х1.5 75 8 13 3.5
М55х1.5 80 10 13 4.0
М58х1.5 80 10 13 4.0
М60х1.5 90 10 13 4.0
М62х1.5 90 10 14 4.0
М65х1.5 95 10 14 4.0
М68х1.5 95 10 14 4.0
М70х1.5 100 10 14 4.0
М72х1.5 110 10 14 4.0
М75х1.5 110 10 14 4.0
М80х2 115 10 16 4.0
М85х2 120 10 16 4.0
М90х2 130 10 16 4.0
М95х2 135 12 16 5.0
М100х2 145 12 16 5.0





Материал / покрытие

  • сталь
