Гайка DIN 546

Гайки

Гайка DIN 546 (аналог ГОСТ 11871-88)

Версия для печати Оставить заявку

круглая со шлицем на торце

Оставить заявку

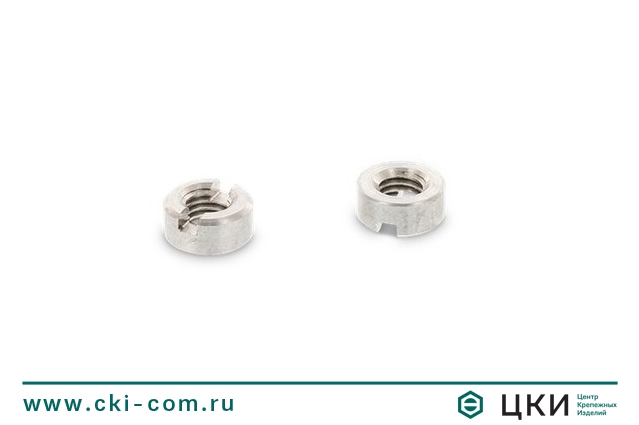

Гайка DIN 546 со шлицем на торце

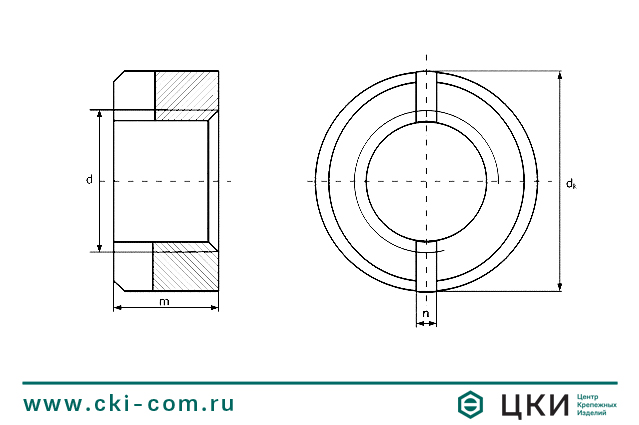

Гайка DIN 546 со шлицем на торце чертёж
Гайка DIN 546 со шлицем на торце
Гайка DIN 546 со шлицем на торце чертёж

Размерная таблица круглой гайки DIN 546 со шлицем



d М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М16 М20
dk (max) 3.5 4.55 5.5 6 8 9 11 14 18 21 26 32
m (max) 1.6 2 2.2 2.5 3.5 4.2 5 6.5 8 10 12 14
n 0.5 1 1.2 1.2 1.4 2 2.5 3 3.5 4 4 5
Шаг для основной резьбы 0.35 0.4 0.45 0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.5



Гайка DIN 546 со шлицем на торце чертёж

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Латунь

Описание

Вы можете купить Гайка DIN 546 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
