Гайка корончатая DIN 935 прорезная

Гайки

Гайка корончатая DIN 935 прорезная

Версия для печати Оставить заявку

прорезная (до М10) и корончатая (от М12)

Оставить заявку

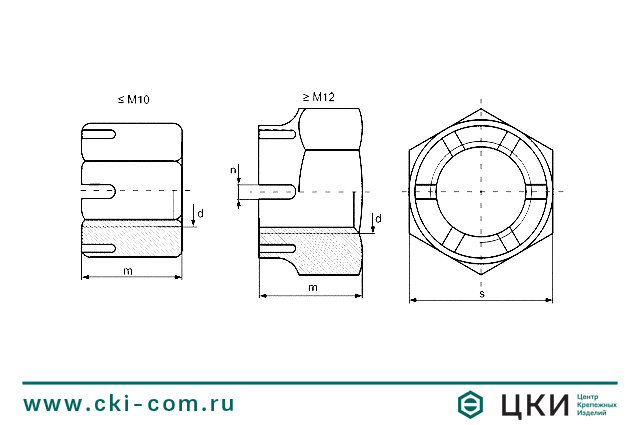

Гайка DIN 935  прорезная/корончатая Гайка DIN 935  прорезная/корончатая

Размерная таблица прорезной / корончатой гайки DIN 935

d

m max n min s max
М4 5 1.2 7
М5 6 1.4 8
М6 7.5 2 10
М8 9.5 2.5 13
М10 12 2.8 16
М12 15 3.5 18
М14 16 3.5 21
М16 19 4.5 24
М18 21 4.5 27
М20 22 4.5 30
М22 26 5.5 34
М24 27 5.5 36
М27 30 5.5 41
М30 33 7 46
М36 38 7 55
М42 46 9 65





Типоразмерная таблица: прорезная / корончатая гайка DIN 935

Шаг резьбы/d М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42
крупный (основной) 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 4.0 4.5
0.5 х х х х
0.75     х х х
1       х х х х х х х х х
1.25         х х х
1.5           х х х х х х х х х х х
2                 х х х х х х х х
3                               х



Материал / покрытие

  • сталь кл. прочности 8 / цинк
  • сталь кл. прочности 10
  • сталь кл. прочности 12
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
