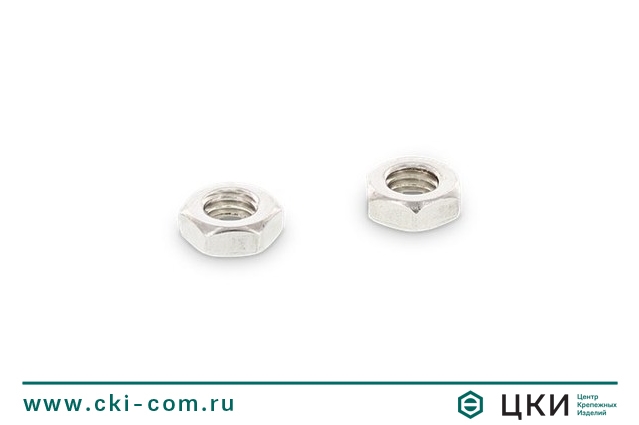

Гайка DIN 936

Гайки

Размерная таблица шестигранной низкой гайки DIN 936

d m s e
М8 5 13 14,38
М10 6 17 18,9
М12 7 19 21,1
М14 8 22 24,49
М16 8 24 26,75
М18 9 27 29,56
М20 9 30 32,95
М24 10 36 39,55
М27 12 41 45,2
М30 12 46 50,85
М36 14 55 60,79





Типоразмерная таблица: низкая шестигранная гайка DIN 936

Шаг резьбы/d

М8 М10 М12 М14 М16 М18 М20 М24 М27 М30 М36
крупный (основной) 1.25 1.5 1.75 2.0 2.0 2.5 2.5 3.0 3.0 3.5 4.0
0.5 х
0.75 х х
1 х х х х х х х х х
1.25   х х х
1.5     х х х х х х х х х
2           х х х х х х



Материал / покрытие

  • сталь кл. твёрдости 14Н / цинк
  • сталь кл. твёрдости 17Н / цинк
