Гайка DIN 980

Гайки

Гайка DIN 980 (аналог EN ISO 7042 / EN ISO 10513)

Версия для печати Оставить заявку

самоконтрящаяся цельнометаллическая, тип V и тип V fine (с мелкой резьбой)

Оставить заявку

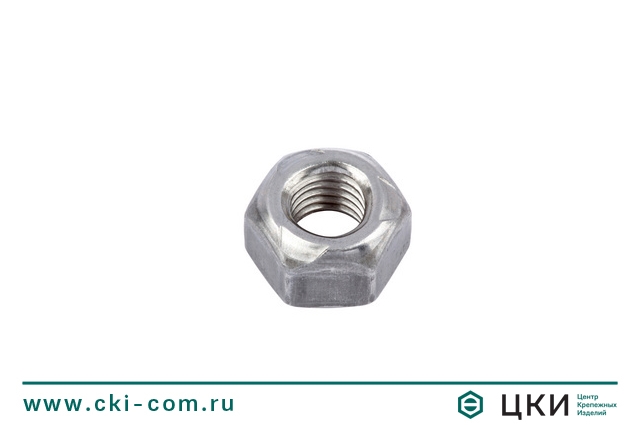

Гайка самоконтрящаяся шестигранная DIN 980

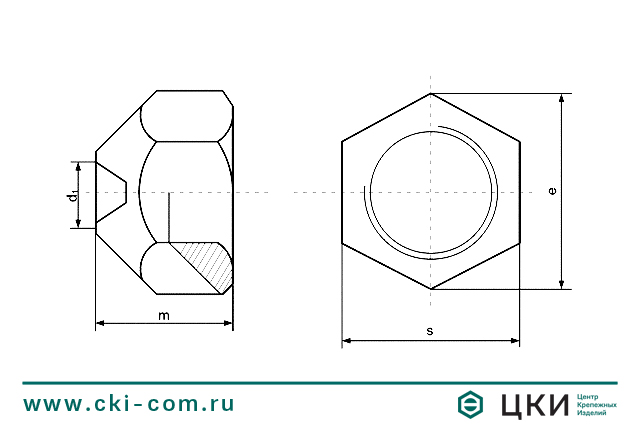

Гайка самоконтрящаяся шестигранная DIN 980 чертёж
Гайка самоконтрящаяся шестигранная DIN 980
Гайка самоконтрящаяся шестигранная DIN 980 чертёж

Размерная таблица гайка самоконтрящаяся DIN 980

Размер резьбы Шаг для основной резьбы s e m min h max
М4 0,7 7 7,66 2,32 3,7
М5 0,8 8 8,79 2,96 4,5
М6 1,0 10 11,05 3,76 5,5
М8 1,25 13 14,38 4,91 7
М10 1,5 17 18,9 6,11 9
М12 1,75 19 21,1 7,71 11
М14 2,0 22 24,49 8,24 12
М16 2,0 24 26,75 9,84 14
М18 2,5 27 29,56 9,9 18
М20 2,5 30 32,95 11 20
М22 2,5 32 35,03 12,2 22
М24 3,0 36 39,55 13,2 24
М27 3,0 41 45,02 14,8 27
М30 3,5 46 50,85 16,5 30
М33 3,5 50 55,37 18,2 33
М36 4,0 55 60,79 19,8 36



Гайка самоконтрящаяся шестигранная DIN 980 чертёж

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь 10 / Гальваническое цинкование
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Сталь 8 / Гальваническое цинкование

Описание

Вы можете купить Гайка DIN 980 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
