Штифт конический DIN 258

Штифты

Штифт конический DIN 258

(аналог DIN 7977) Версия для печати Оставить заявку

с резьбовой цапфой, конусная часть постоянной длины конусность 1:50

Оставить заявку

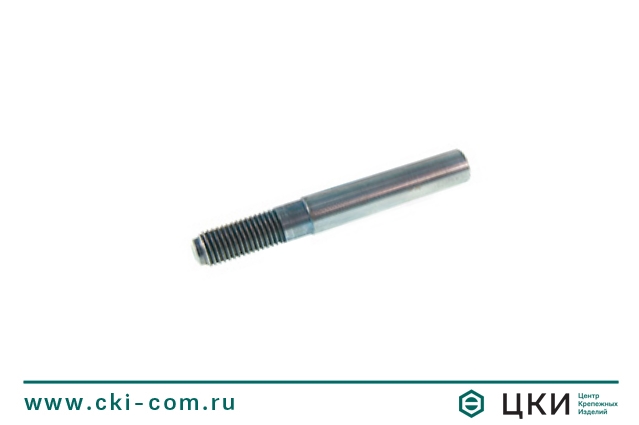

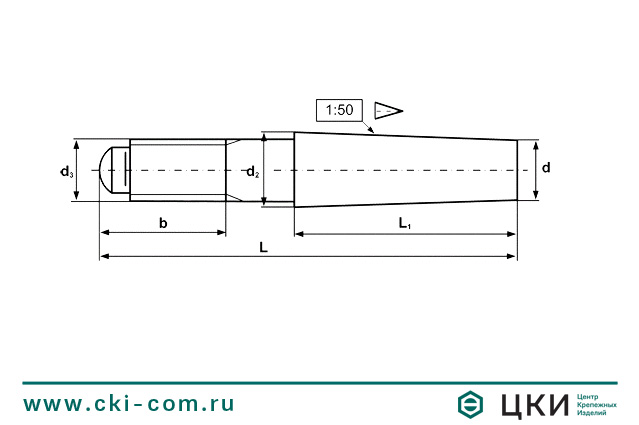

Штифт конический DIN 258 с резьбовой цапфой, конусная часть. Штифт конический DIN 258 с резьбовой цапфой, конусная часть (чертёж)

Размерная таблица конического штифта DIN 258



d (h10) 5 6 8 10 12 16 20
d3 М5 М6 М8 М10 М12 М16 М16
d2 5.5 6.6 8.8 10.9 13.1 17.4 21.7
b 14 18 22 24 27 35 35
L1~ 25 30 40 45 55 72 85





Типоразмерная таблица: конический штифт DIN 258



L/d 5 6 8 10 12 16 20
40 х
45 х х
50 х х
55 х х
60 х
65 х х
75 х х
85 х х
100 х х х
120 х х х
140 х х
160 х

Материал / покрытие

  • сталь
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
