Штифт цилиндрический спиральный DIN 7343

Штифты

Штифт цилиндрический спиральный DIN 7343

(аналог EN ISO 8750) Версия для печати Оставить заявку

с двумя фасками

Оставить заявку

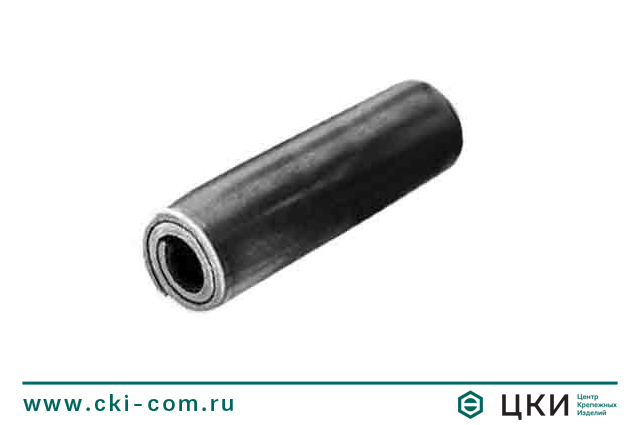

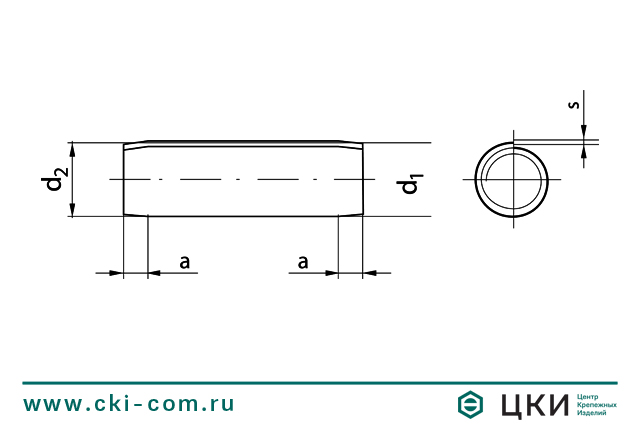

Штифт спиральный DIN 7343 Штифт спиральный DIN 7343 чертеж

Размерная таблица спирального цилиндрического штифта DIN 7343



Размер

1

1,5

2

2,5

3

3,5

4

5

6

8

10

12

14

16

a

0,3

0,5

0,7

0,8

1

1,2

1,3

1,7

2

3

3

4

4,5

5

s

0,08

0,13

0,17

0,2

0,25

0,29

0,33

0,42

0,5

0,67

0,84

1

1,2

1,3

d1

1,1

1,62

2,15

2,65

3,15

3,67

4,2

5,25

6,25

8,35

10,45

12,5

14,55

16,55

d2

0,95

1,4

1,9

2,35

2,85

3,35

3,8

4,8

5,8

7,75

9,6

11,5

13,5

15,4





Типоразмерная таблица штифта DIN 7343





Диаметр

Длина

1

1,5

2

2,5

3

3,5

4

5

6

8

10

12

14

16

4



+



5

+

+

+

+



6

+

+

+

+



8

+

+

+

+

+



+



10

+

+

+

+

+



+

+



12

+

+

+

+

+



+

+

+



14

+

+

+

+

+

+

+

+

+



16



+

+

+

+



+

+

+

+



18



+

+

+



+

+

+

+



20



+

+

+

+

+

+

+

+



22



+

+

+



+

+

+

+



24



+

+

+

+

+

+

+

+



26



+



+

+

+

+



28



+



+

+

+

+



30



+



+

+

+

+



32



+



+

+

+

+



35



+

+

+

+



36



+



40



+

+

+

+

+

+



45



+

+

+

+



50



+

+

+

+

+

+

+



60



+



+

70



+



+



80



+



90



+

+





Материал / покрытие

  • Сталь/без покрытия
