Штифт цилиндрический спиральный DIN 7344

Штифты

Штифт цилиндрический спиральный DIN 7344 (аналог EN ISO 8748)

Версия для печати Оставить заявку

пружинный, усиленный

Оставить заявку

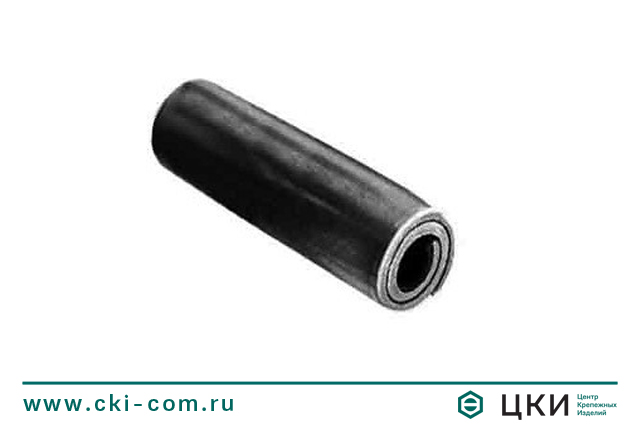

Штифт спиральный DIN 7344

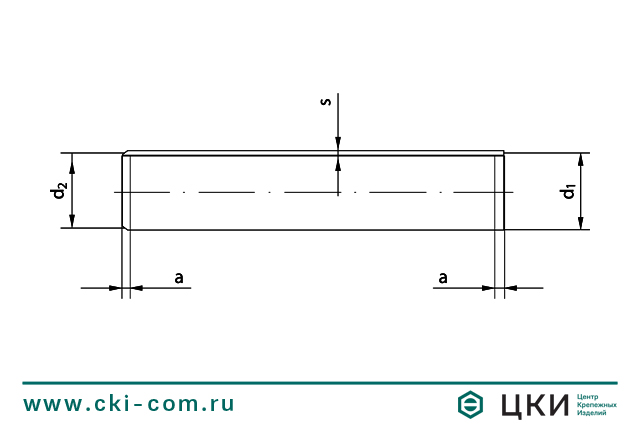

Штифт спиральный DIN 7344 чертеж
Штифт спиральный DIN 7344
Штифт спиральный DIN 7344 чертеж

Размерная таблица цилиндрического спирального штифта DIN 7344



Параметры штифта

Номинальный диаметр штифта d1

2

2,5

3

3,5

4

5

6

8

10

12

13

14

16

18

20

21

d2

2

2,3

2,7

3,1

3

4

4,9

7

8,5

11

11

12

14

15

17

18

a, макс.

0

0,5

0,5

0,5

1

1

0,9

1,8

2,4

2,4

2,4

2,4

2,4

2,4

2,4

2,4

s

0

0,3

0,3

0,4

1

1

0,8

0,8

1

1

1,2

1,5

1,5

1,7

2

2

Номинальная длина l

мин.

4

4

4

4

4

6

10

10

10

10

10

10

10

10

10

10

макс.

30

30

40

40

50

80

100

120

160

180

180

200

200

200

200

200



Штифт спиральный DIN 7344 чертеж

Описание

Типоразмерная таблица штифта DIN 7344





Диаметр



Длина

1,5

2

2,5

3

4

5

6

8

8



+



+



10

+

+

+

+



12



+

+

+



+



14

+



+

+



+



16



+

+

+

+



+



18



+



+

+

+



20



+

+

+

+

+

+

22



+



24



+

+

+

+

+



26



+

+



28



+



30



+

+

+

+



32



+



35



+



40



+

+

50



+

+





Вы можете купить Штифт цилиндрический спиральный DIN 7344 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
