Штифт конический DIN 7977

Штифты

Штифт конический DIN 7977

(аналог DIN258; ISO 8737 ) Версия для печати Оставить заявку

с резьбовой цапфой постоянной длины

Оставить заявку

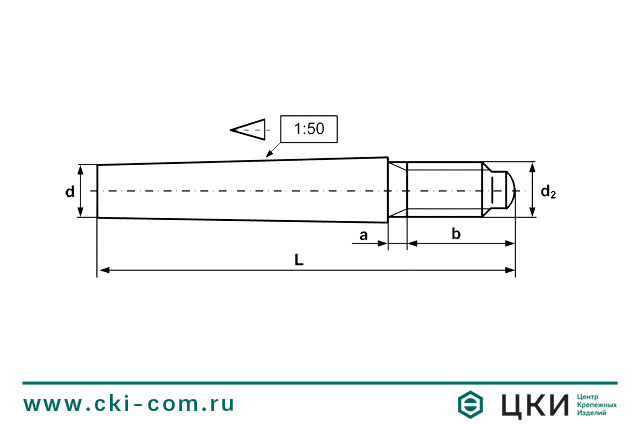

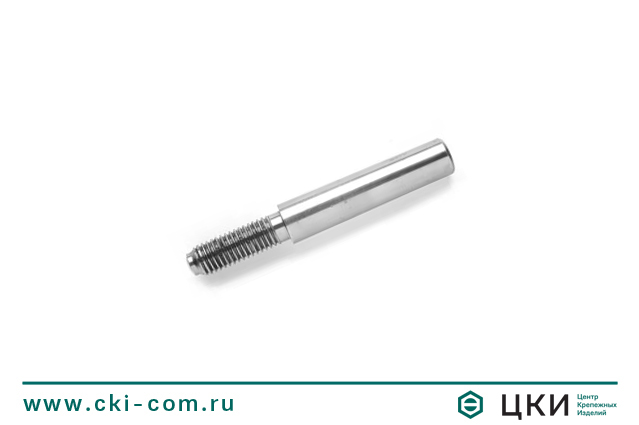

Штифт конический DIN 7977 с резьбовой цапфой постоянной длины Штифт конический DIN 7977 с резьбовой цапфой постоянной длины (чертёж)

Размерная таблица конического штифта DIN 7977



d (h10) 5 6 8 10 12 16 20
d2 М5 М6 М8 М10 М12 М16 М20
b 14 18 22 24 27 35 35
a 2.4 3 4 4.5 5.3 6 6





Типоразмерная таблица: конический штифт DIN 7977



L/d 5 6 8 10 12 16 20
40 х
45 х х
50 х х х
55 х х
60 х х х
65 х х
75 х х
85 х х
100 х х х х
120 х х х
140 х х х
160 х х

Материал / покрытие

  • сталь
