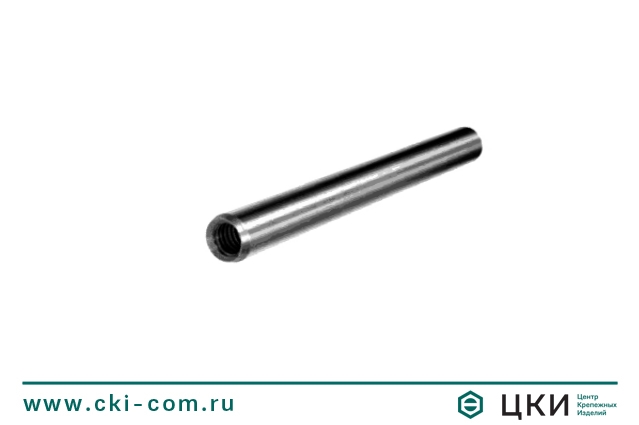

Штифт конический DIN 7978 с внутренней резьбой

Штифты

Штифт конический DIN 7978 с внутренней резьбой

(аналог ISO 8736) Версия для печати Оставить заявку

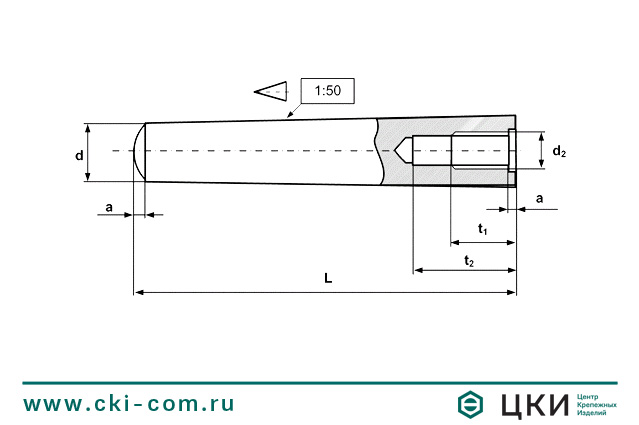

Размерная таблица конического штифта DIN 7978



d 6 8 10 12 16 20
d2 М4 М5 М6 М8 М10 М12
a 0.8 1.0 1.2 1.6 2 2.5
t1 6 8 10 12 16 18
t2 10 12 16 20 25 27





Типоразмерная таблица: конический штифт DIN 7978



L/d 6 8 10 12 16 20
16 х
20 х
24 х
30 х х х
36 х х х
40 х х х х
50 х х х х х
55 х
60 х х х х х х
70 х х х х х
80 х х х х х х
85 х
90 х х х х
100 х х х
120 х

Материал / покрытие

  • сталь
