Штифт цилиндрический закалённый DIN 7979 D с внутренней резьбой

Штифты

Штифт цилиндрический закалённый DIN 7979 D с внутренней резьбой (аналог EN ISO 8735/ EN ISO 8733)

Версия для печати Оставить заявку

с закруглённым концом

Оставить заявку

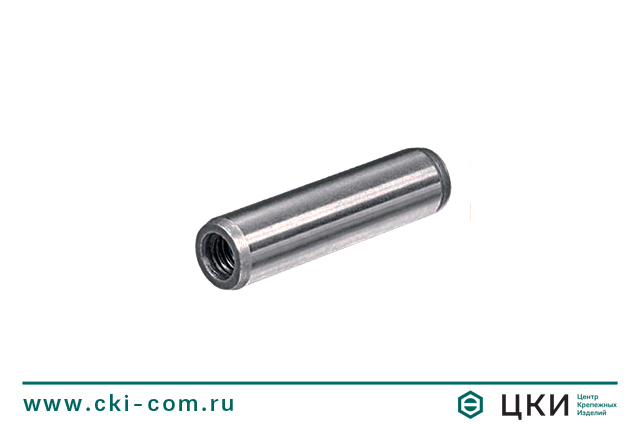

Штифт цилиндрический DIN 7979 D с внутренней резьбой, закалённый, с закруглённым концом.

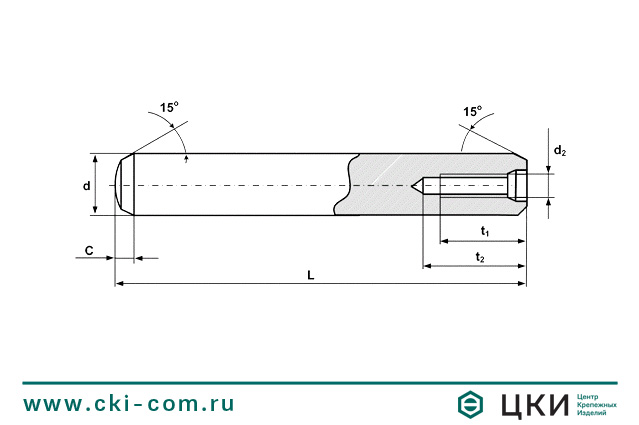

Штифт цилиндрический DIN 7979 D (чертёж)
Штифт цилиндрический DIN 7979 D с внутренней резьбой, закалённый, с закруглённым концом.
Штифт цилиндрический DIN 7979 D (чертёж)

Размерная таблица закалённого цилиндрического штифта DIN 7979 D



d (m6) 6 8 10 12 14 16 20
d2 М4 М5 М6 М6 М8 М8 М10
c 2.1 2.6 3.0 3.8 4.0 4.7 6.0
t1 6 8 10 10 12 12 16
t2 10 12 16 16 20 20 25



Описание

Типоразмерная таблица: цилиндрический штифт DIN 7979 D



L/d 6 8 10 12 14 16 20
16 х
20 х х
28 х х
30 х х
36 х х х
40 х х х х х
50 х х х х х
60 х х х х х х
70 х х х х х
80 х х х х х
