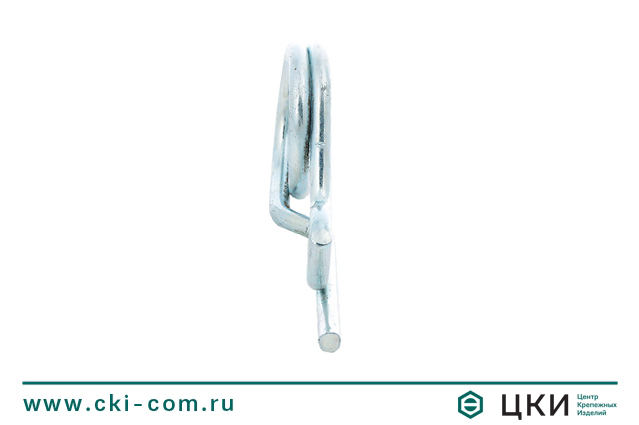

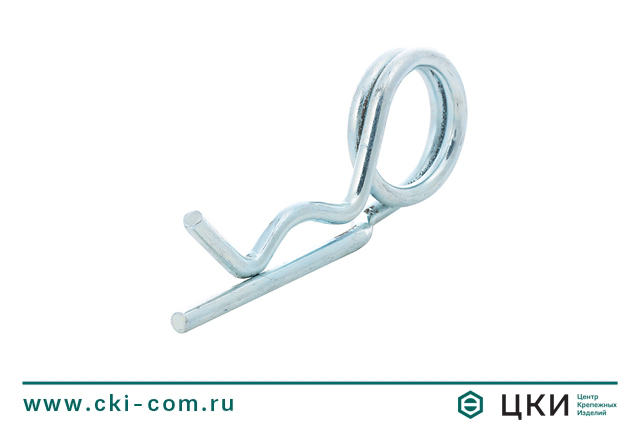

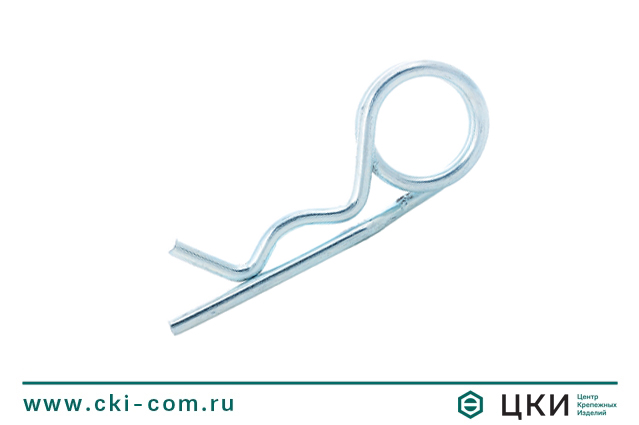

Шплинт пружинный (чека) ~DIN 11024 D

Шплинты

Шплинт пружинный (чека) ~DIN 11024 D

Версия для печати Оставить заявку

шплинт "игольчатый" двойной; форма D

Оставить заявку

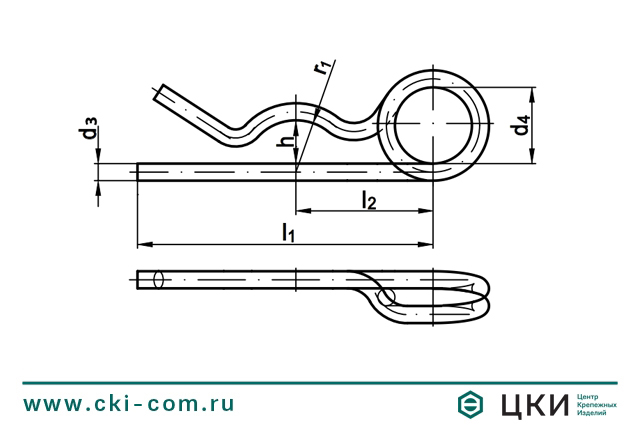

Шплинт пружинный (чека) ~DIN 11024 Шплинт пружинный (чека) ~DIN 11024 (чертёж)

Размерная таблица шплинта пружинного (чеки) ~DIN 11024 D



Диаметр отверстия 2.5 3.2 4 5 6.3 7 8
Для вала диаметром 9...11.2 11.2...14 14...20 20...26 26...34 34...45 45...56
d3 2.25 2.8 3.6 4.5 5.6 6.3 7
D4 20 20 20 25 25 30 30
L 42 48 64 80 97 125 150
L1 24 26 32 39 45 56 63
h 2.5 3 4.5 7 9 12.5 17.5
r1 5.6 7 10 13 17 22.5 28





Материал / покрытие

  • сталь / цинк
