Саморез фасадный art.9057

Прочие саморезы и шурупы

Саморез фасадный art.9057

Версия для печати Оставить заявку

саморез фасадный art.9057 (шайба 16мм)

Оставить заявку

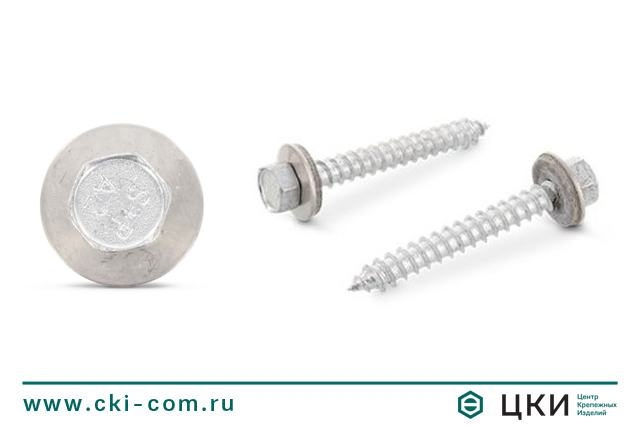

Саморез фасадный art.9057
Саморез фасадный art.9057 чертеж
Саморез фасадный art.9057
Саморез фасадный art.9057 чертеж

Размерная таблица: саморез фасадный art.9057



d

l

b

d2

h

k

размер под кдюч

6,3(BZ) / 6,5(А)

13

13

16

3

4,6

SW 3/8"



16

16

16

3

4,6

SW 3/8"



19

19

16

3

4,6

SW 3/8"



25

25

16

3

4,6

SW 3/8"



32

32

16

3

4,6

SW 3/8"



38

38

16

3

4,6

SW 3/8"



45

45

16

3

4,6

SW 3/8"



50

50

16

3

4,6

SW 3/8"



64

64

16

3

4,6

SW 3/8"



75

64

16

3

4,6

SW 3/8"



90

64

16

3

4,6

SW 3/8"



100

64

16

3

4,6

SW 3/8"



115

64

16

3

4,6

SW 3/8"



130

64

16

3

4,6

SW 3/8"



150

64

16

3

4,6

SW 3/8"



175

64

16

3

4,6

SW 3/8"



200

64

16

3

4,6

SW 3/8"



220

64

16

3

4,6

SW 3/8"



240

64

16

3

4,6

SW 3/8"



260

64

16

3

4,6

SW 3/8"



Саморез фасадный art.9057 чертеж

Описание

Крепление профлистов и фиброцементных плит к деревянным, стальным и алюминиевым подконструкциям.

Соответствующие диаметры отверстий указаны в допусках органа строительного надзора.



Древесина: необходимо соблюдать минимальную глубину завинчивания 30 мм.

Сталь: цапфа должна на 7 мм выступать за металлическую подконструкцию.



Саморез фасадный с уплотнительной шайбой 16мм:

Форма А - с заостренным концом, крупная резьба (форма А) для вкручивания в деревянные подконструкции и листовой металл толщиной до 3 мм.

Форма BZ - с тупым концом, с цапфой, мелкая резьба (форма BZ) для вкручивания в стальные подконструкции толщиной более 3 мм.



Допуск ETA-13/0178 распространяется на изделия длиной от 75 мм.



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Вы можете купить Саморез фасадный art.9057 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
