Саморез DIN 7504 М

Саморезы и шурупы DIN

Саморез DIN 7504 М

(аналог EN ISO 15481) Версия для печати Оставить заявку

Винт самонарезающий со скругленной головкой DIN 7504 М (JP81), устаревшее DIN 7504 N; свелоконечный; шлиц Ph

Оставить заявку

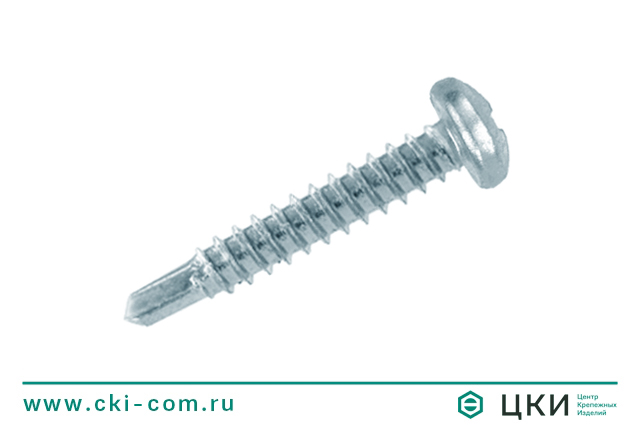

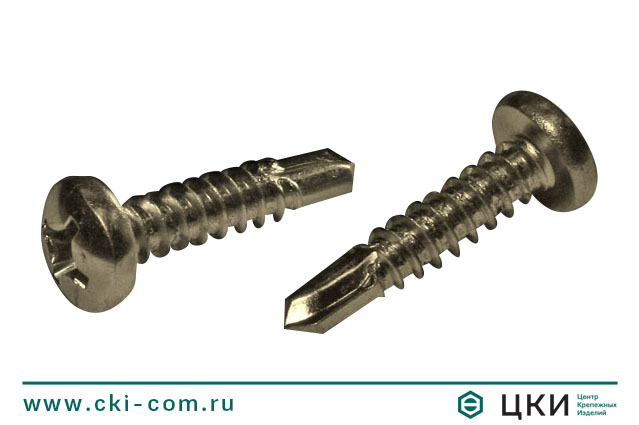

Саморез (винт самонарезающий) самосверлящий DIN 7504 М Саморез самосверлящий DIN 7504 М

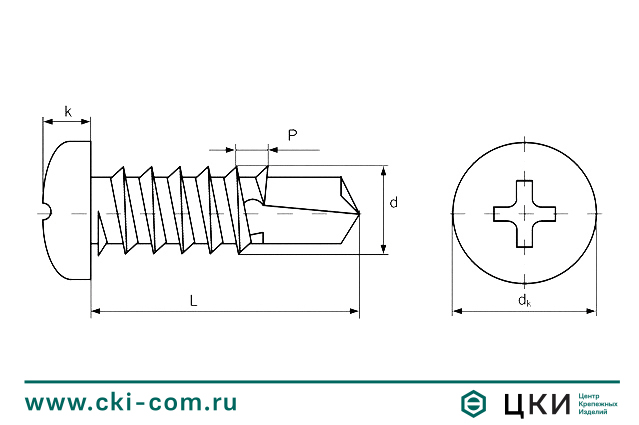

Размерная таблица самореза самосверлящего DIN 7504 М



d ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
dk 5,6 7 7,5 8 9,5 11 12
k (max) 2,4 2,6 2,8 3,1 3,7 4 4,6
Шлиц № 1 2 2 2 2 3 3
P 0,8 1,3 1,3 1,4 1,6 1,8 1,8





Типоразмерная таблица: саморез DIN 7504 М



L/d ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
9,5 х х
13 х х х х х
16 х х х х х
19 х х х х х х
25 х х х х х х
32 х х х х х
38 х х х х х
50 х х х х
60 х х х

Материал / покрытие

  • сталь цементованная / цинк
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • порошковая покраска в цвета RAL и RR

Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Вы можете купить саморез DIN 7504 М, а также другой крепеж оптом по низким ценам в Москве, Санкт-Петербурге и других регионах в ГК "Центр Крепёжных Изделий"
