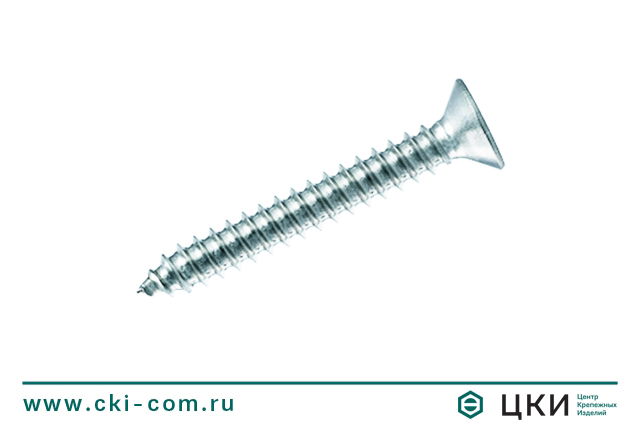

Cаморез по металлу остроконечный ISO 14586 С

Аналог DIN 7982, DIN 7972, ГОСТ 1145-80, ГОСТ 11652-80, ГОСТ 10619-80

Материал: сталь, нержавеющая сталь.
Применение: для соединения стальных листов, тонкого профиля, пластмассы, древесины, оргалита и их монтажа на металлические и деревянные несущие конструкции.
Особенности: потайная головка, острый конец (форма C), частый шаг резьбы.

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Параметры	ST 2.2	ST 2.9	ST 3.5	ST 3.9	ST 4.2	ST 4.8	ST 5.5	ST 6.3
d_k _ISO/DIN	3,8 / 4,3	5,5	7,3 / 6,8	- / 7,5	8,4 / 8,1	9,3 / 9,5	10,3 / 10,8	11,3 / 12,4
k_max._ISO/DIN	1,1 / 1,3	1,7	2,35 / 2,1	- / 2,3	2,6 / 2,5	2,8 / 3	3 / 3,4	3,15 / 3,8
Размер шлица (Torx)	-	10	15	15	20	25	25	30
y	2	2,6	3,2	3,2	3,7	4,3	5	6

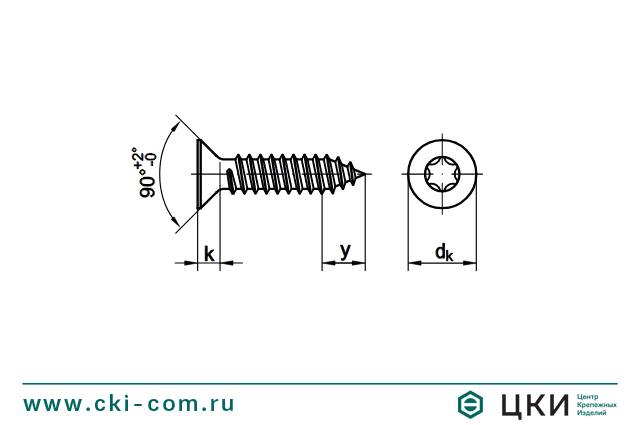

Cаморез по металлу остроконечный ISO 14586 чертёж шлиц Torx

Толщина листа, мм	Резьба по ИСО 1478
Толщина листа, мм	ST 2,2	ST 2,9	ST 3,5	ST 3,9	ST 4,2	ST 4,8	ST 5,5	ST 6,3	ST 8,0
0,8	1,7
0,9	1,7
1,0	1,7
1,1	1,7	2,2
1,2	1,8	2,2
1,3	1,8	2,2	2,7	3,0
1,4	1,8	2,3	2,7	3,1	3,2
1,5	1,8	2,3	2,8	3,1	3,2
1,6	1,9	2,4	2,8	3,1	3,3	3,8
1,7	1,9	2,4	2,8	3,2	3,3	3,9
1,8	1,9	2,4	2,9	3,2	3,4	3,9	4,5	5,3
1,9		2,4	2,9	3,3	3,4	3,9	4,6	5,3
2,0		2,5	2,9	3,3	3,5	4,0	4,6	5,4	6,7
2,2		2,5	3,0	3,3	3,5	4,0	4,7	5,5	6,8
2,5			3,0	3,4	3,6	4,1	4,8	5,6	7,0
2,8			3,1	3,4	3,6	4,2	4,8	5,6	7,1
3,0				3,4	3,6	4,2	4,8	5,7	7,1
3,5					3,7	4,2	4,9	5,7	7,2
4,0						4,3	4,9	5,8	7,3
4,5							5,0	5,8	7,3
5,0								5,8	7,4
5,5									7,4
6,0									7,4
6,5									7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

D / L

6,5

9,5

100

2,9

3,5

3,9

4,2

4,8

5,5

6,3

Cаморез по металлу остроконечный ISO 14586 С - самонарезающий винт с потайной головкой, острым концом и частым шагом резьбы.

Саморез для листового металла острый допускается использовать в стали толщиной до 0,9 мм без предварительного засверливания, при большей толщине 0,9-6,0 мм может потребоваться сверление отверстий.
Следует учесть, что для эстетичной установки в металлическом листе рекомендуется снять фаску зенковкой.

Применение: используется для соединения стальных листов, тонкого профиля, пластмассы, древесины, оргалита и их монтажа на металлические и деревянные несущие конструкции.

Особенности:

Частый шаг резьбы для лучшей фиксации в металле, твердом дереве, пластике.
Потайная головка с углом скоса 90° для установки вровень с поверхностью.
Изготовлен холодной высадкой из качественной стали.
После термообработки обладает высокой твердостью поверхности и сердцевины, устойчивостью к скручиванию.

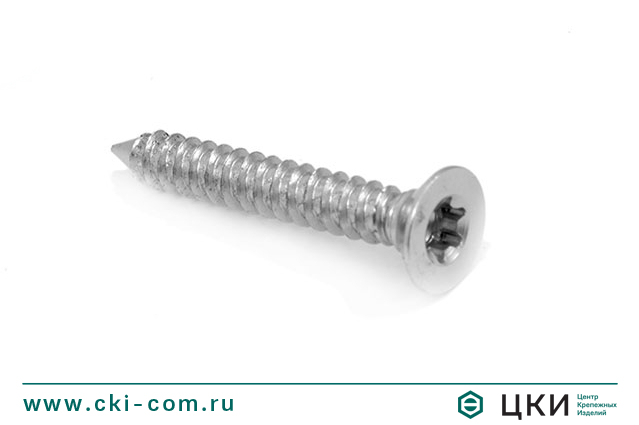

Звездообразный Torx, в отличие от крестовых шлицев, обеспечивает лучшую передачу вращающего усилия при помощи биты звездочки TX.
