Кольцо установочное DIN 705

Кольца

Кольцо установочное DIN 705

Версия для печати Оставить заявку

DIN 705 A (стопорное) с резьбовым отверстием под винт DIN 553 и DIN 914; DIN 705 В (стопорное) с коническим отверстием под штифт DIN1

Оставить заявку

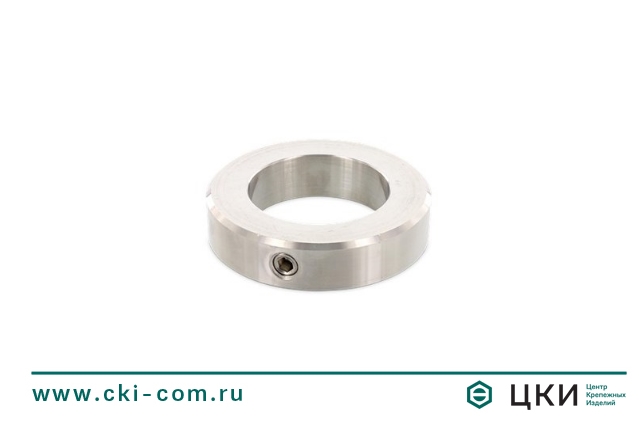

Кольцо установочное DIN 705 А Кольцо установочное DIN 705 А

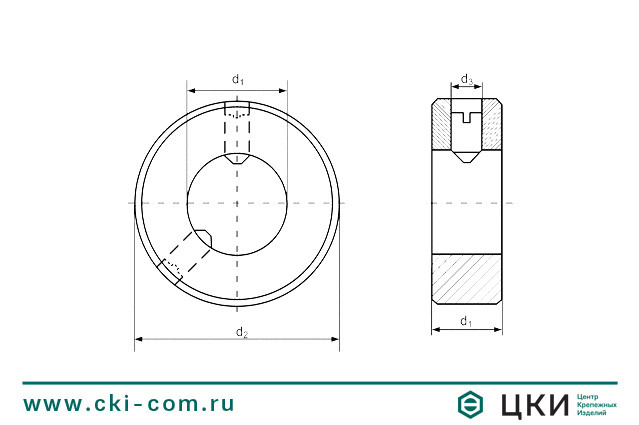

Размерная таблица DIN 705 (форма A):



d

b

d2

d3

винт

4

5

8

М2,5

М2,5х3

5

6

10

М3

М3х4

6

8

12

М4

М4х5

8

8

16

М4

М4х6

10

10

20

М5

М5х8

12

12

22

М6

М6х8

14

12

25

М6

М6х8

15

12

25

М6

М6х8

16

12

28

М6

М6х8

18

14

32

М6

М6х8

20

14

32

М6

М6х8

22

14

36

М6

М6х10

24

16

40

М6

М6х12

25

16

40

М8

М8х10

28

16

45

М8

М8х12

30

16

45

М8

М8х10

32

16

50

М8

М8х12

34

16

50

М8

М8х12

35

16

56

М8

М8х12

36

16

56

М8

М8х12

38

16

56

М8

М8х12

40

18

63

М10

М10х16

45

18

70

М10

М10х16

50

18

80

М10

М10х16

55

18

80

М10

М10х16

60

20

90

М10

М10х16

65

20

100

М10

М10х20

70

20

100

М10

М10х20

*Все параметры указаны в мм.



Размерная таблица DIN 705 (форма B):

d

b

d2

d3

Штифт DIN 1471

Штифт DIN 1

5

6

10

М3

1.5х10

1.5х10

6

8

12

М4

1.5х12

1.5х12

7

8

12

М4

1.5х12

1.5х12

8

8

16

М4

2х16

2х16

10

10

20

М5

3х20

3х20

12

12

22

М6

4х22

4х22

15

12

25

М6

4х28

4х28

16

12

28

М6

5х32

5х32

18

14

32

М6

5х32

5х32

20

14

32

М6

5х36

5х36

22

14

36

М6

6х40

6х40

24

16

40

М8

6х40

6х40

25

16

40

М8

6х40

6х40

26

16

40

М8

6х45

6х45

28

16

45

М8

6х45

6х45

30

16

45

М8

8х50

8х50

32

16

50

М8

8х50

8х50

34

16

50

М8

8х55

8х55

35

16

56

М8

8х55

8х55

36

16

56

М8

8х55

8х55

38

16

56

М8

8х60

8х60

40

18

63

М10

8х60

8х60

42

18

63

М10

8х70

8х70

45

18

70

М10

10х80

10х80

50

18

80

М10

10х80

10х80

55

20

80

М10

10х80

10х80

60

20

90

М10

10х90

10х90

65

20

100

М10

10х100

10х100

70

20

100

М10

10х100

10х100

75

22

110

М12

10х110

10х110

80

22

110

М12

10х110

10х110

90

22

125

М12

12х120

12х120

100

25

140

М12



12х140

*Все параметры указаны в мм.



Материал / покрытие

  • сталь/цинк
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)

Вы можете купить кольцо установочное (стопорное) DIN 705 A оптом в Москве, Санкт-Петербурге или любом филиале ГК ЦКИ.
