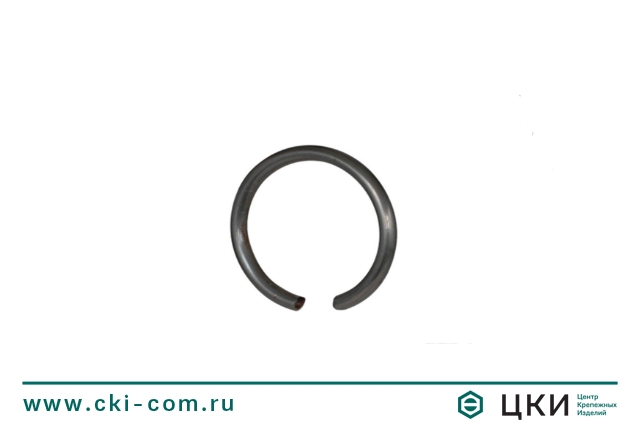

Кольцо стопорное DIN7993A

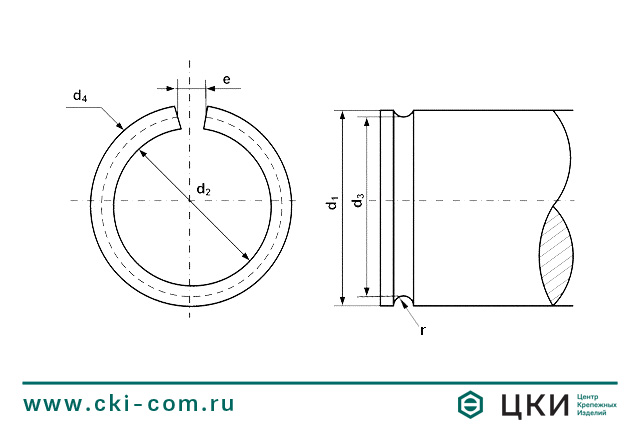

Кольцо стопорное DIN7993A чертёж
Кольцо стопорное DIN7993A
Кольцо стопорное DIN7993A чертёж

Размерная таблица: DIN 7993A



размеры

4

5

6

7

8

10

12

16

18

20

22

25

26

Внутрений диаметр кольца, d2

3,1

4,1

5,1

6,1

7,1

9,1

10,8

14,2

16,2

17,7

19,7

22,7

23,7

Толщина кольца , d4

0,8

0,8

0,8

0,8

0,8

0,8

1

1,6

1,6

2

2

2

2

Ширина разъема, e

1

1

1

2

2

2

3

3

3

3

3

3

3

Диаметр вала, d1

4

5

6

7

8

10

12

16

18

20

22

25

26

Диаметр вала под кольцо, d3

3,2

4,2

5,2

6,2

7,2

9,2

11

14,4

16,4

18

20

23

24

r

0,5

0,5

0,5

0,5

0,5

0,5

0,6

0,9

0,9

1,1

1,1

1,1

1,1

размеры

28

30

35

38

40

45

48

50

55

60

65

70

Внутрений диаметр кольца, d2

25,7

27,7

32,1

35,1

37,1

42

45

47

51,1

56,1

61,1

66

Толщина кольца , d4

2

2

2,5

2,5

2,5

2,5

2,5

2,5

3,2

3,2

3,2

3,2

Ширина разъема, e

3

3

4

4

4

4

4

4

4

4

4

5

Диаметр вала, d1

28

30

35

38

40

45

48

50

55

60

65

70

Диаметр вала под кольцо, d3

26

28

32,5

35,5

37,5

42,5

45,5

47,5

51,8

56,8

61,8

66,8

r

1,1

1,1

1,4

1,4

1,4

1,4

1,4

1,4

1,8

1,8

1,8

1,8
