Шайба DIN 6319 С

Шайбы

Шайба DIN 6319 С (аналог ГОСТ 13438-68)

Версия для печати Оставить заявку

сферическая, для станочных приспособлений

Оставить заявку

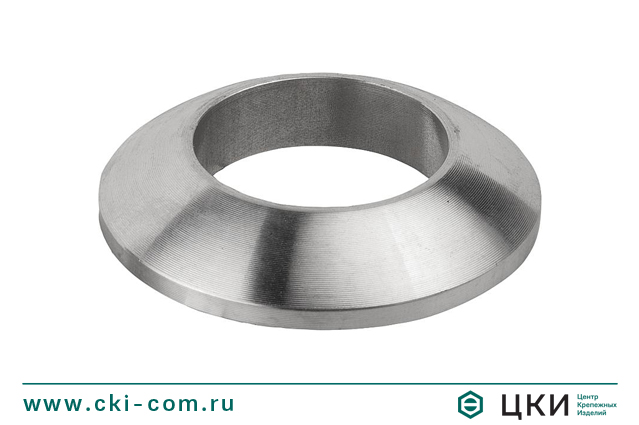

Шайба сферическая DIN 6319 С

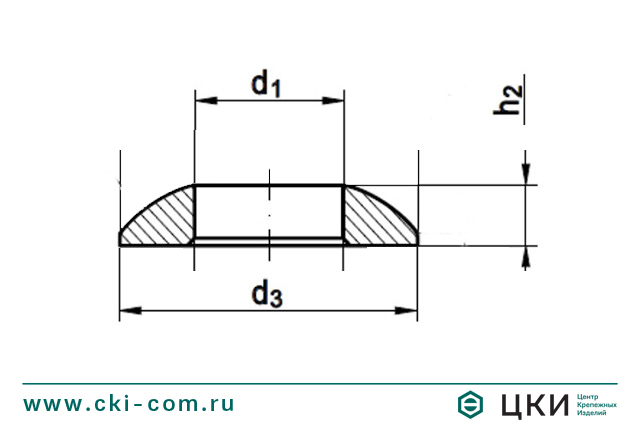

Шайба сферическая DIN 6319 С чертёж
Шайба сферическая DIN 6319 С
Шайба сферическая DIN 6319 С чертёж

Размерная таблица: шайба DIN 6319 С



Для винтов диаметром d1 (H12) d3 h2
М6 6.4 12 2.3
М8 8.4 17 3.2
М10 10.5 21 4
М12 13 24 4.6
М14 15 28 5
М16 17 30 5.3
М20 21 36 6.3
М24 25 44 8.2
М30 31 56 11.2
М36 37 68 14
М42 43 78 17
М48 50 92 21

Шайба сферическая DIN 6319 С чертёж



Описание

Тип C - цементированная сталь (глубина цементации 0,2 - 0,4 мм), твердость по Виккерсу (550 + 100) HV 10.



Шайбы сферические и конические по DIN6319 с выгнутой и вогнутой поверхностью чаще всего применяются в станочных приспособлениях, для скрепления деталей на не параллельных плоскостях.
