Шайба упругая зажимная DIN 6796

Шайбы

Шайба упругая зажимная DIN 6796

Версия для печати Оставить заявку

для резьбовых соединений предназначена для использования с винтами (болтами) классов прочности 8.8 и 10.9

Оставить заявку

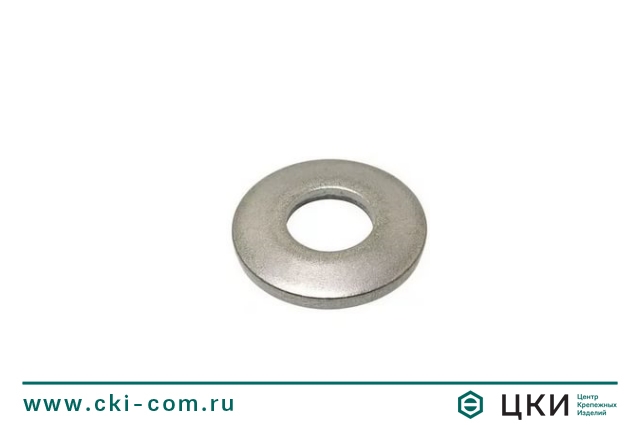

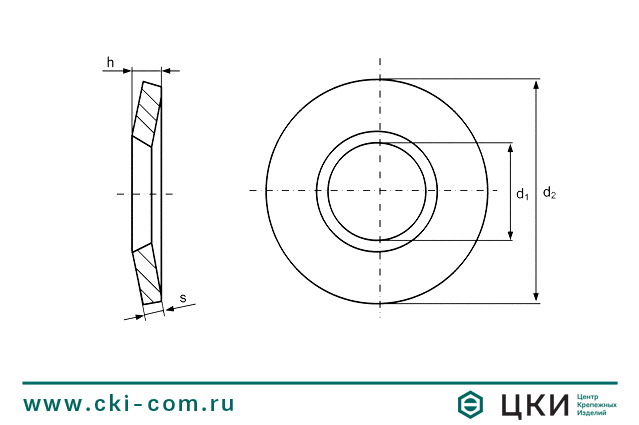

Шайба DIN 6796 зажимная упругая Шайба DIN 6796 зажимная упругая (чертёж)

Размерная таблица зажимной шайбы DIN 6796



Для винтов диаметром d1 (H14) d2 (h14) s h max
М2 2.2 5 0.4 0.6
М2.5 2.7 6 0.5 0.72
М3 3.2 7 0.6 0.85
М3.5 3.7 8 0.8 1.06
М4 4.3 9 1 1.3
М5 5.3 11 1.2 1.55
М6 6.4 14 1.5 2
М8 8.4 18 2 2.6
М10 10.5 23 2.5 3.2
М12 13 29 3 3.95
М14 15 35 3.5 4.65
М16 17 39 4 5.25
М18 19 42 4.5 5.8
М20 21 45 5 6.4
М22 23 49 5.5 4.05
М24 25 56 6 7.75
М27 28 60 6.5 8.35
М30 31 70 7 9.2





Материал / покрытие

  • пружинная сталь
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
