Шайба стопорная с упругими зубцами DIN 6798 V

Шайбы

Шайба стопорная с упругими зубцами DIN 6798 V

(аналог ГОСТ 10464-81) Версия для печати Оставить заявку

форма V - вогнутая, наружные зубцы (для винтов с потайной головкой)

Оставить заявку

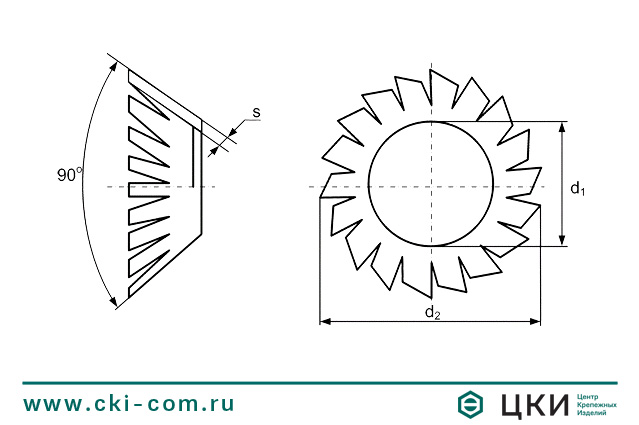

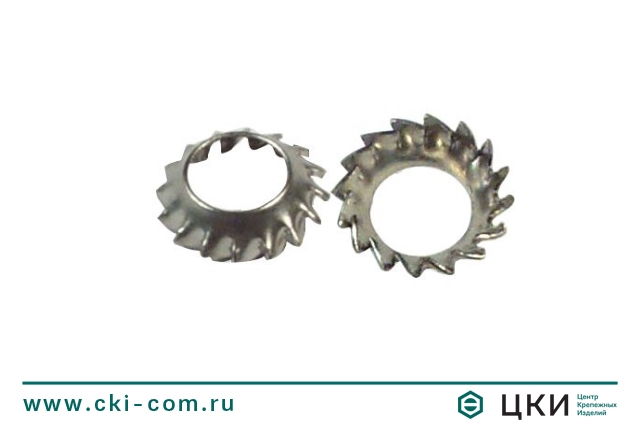

Шайба DIN 6798 V стопорная с упругими зубцами Шайба DIN 6798 V стопорная с упругими зубцами

Размерная таблица шайбы DIN 6798 V



Для винтов диаметром d1 d2 s Количество зубцов
М2 2.2 4.2 0.2 10
М2.5 2.7 5.1 0.2 10
М3 3.2 6 0.2 12
М4 4.3 8 0.25 14
М5 5.3 9.8 0.3 14
М6 6.4 11.8 0.4 16
М8 8.4 15.3 0.4 18
М10 10.5 19 0.5 20
М12 13 23 0.5 26
М14 15 26.2 0.6 28
М16 17 30.2 0.6 30





Материал / покрытие

  • пружинная сталь / цинк
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • сталь А4 (нержавеющая кислотостойкая аустенитная сталь типа 10Х17Н13М2)
  • порошковая покраска в цвета RAL и RR
