Шайба стопорная упорная быстросъёмная DIN 6799

Шайбы

Шайба стопорная упорная быстросъёмная DIN 6799

(аналог ГОСТ 11648-75) Версия для печати Оставить заявку

Предназначена для установки на вал

Оставить заявку

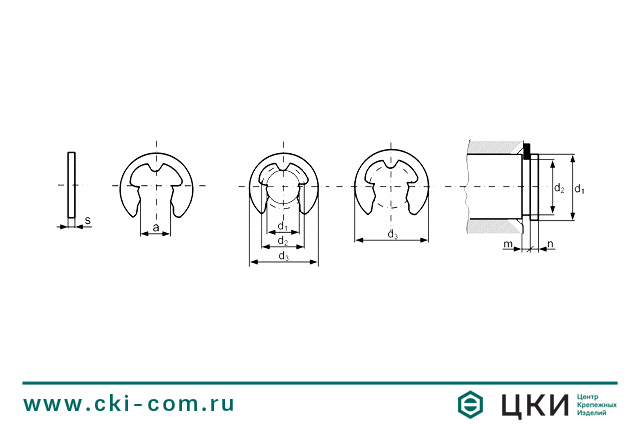

ШайбаDIN 6799 упорная быстросъёмная Шайба DIN 6799 упорная быстросъёмная (чертеж)

Размерная таблица шайбы стопорной упорной быстросъёмной DIN 6799



Обозначение Номинальный размер канавки, d2 (h11) Диаметр вала, d1 s a d3 max Канавка, m Канавка, n min
1.2 1.2 1.4...2 0.3 1.01 3.25 0.34 0.6
1.5 1.5 2...2.5 0.4 1.28 4.25 0.44 0.8
1.9 1.9 2.5...3 0.5 1.61 4.8 0.54 1
2.3 2.3 3...4 0.6 1.94 6.3 0.64 1
3.2 3.2 4...5 0.6 2.7 7.3 0.64 1
4 4 5...7 0.7 3.34 9.3 0.74 1.2
5 5 6...8 0.7 4.11 11.3 0.74 1.2
6 6 7...9 0.7 5.26 12.3 0.74 1.2
7 7 8...11 0.9 5.84 14.3 0.94 1.5
8 8 9...12 1 6.52 16.3 1.05 1.8
9 9 10...14 1.1 7.63 18.8 1.15 2
10 10 11...15 1.2 8.32 20.4 1.25 2
12 12 13...18 1.3 10.45 23.4 1.35 2.5
15 15 16...24 1.5 12.61 29.4 1.55 3
19 19 20...31 1.75 15.92 37.6 1.8 3.5
24 24 25...38 2 21.88 44.6 2.05 4





Материал / покрытие

  • пружинная сталь / оксидное
  • сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
  • порошковая покраска в цвета RAL и RR
