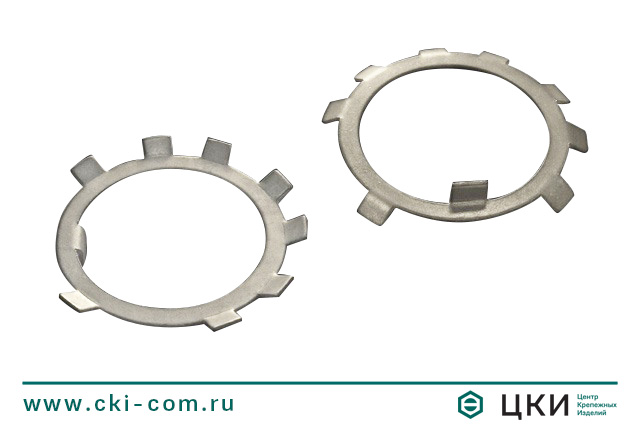

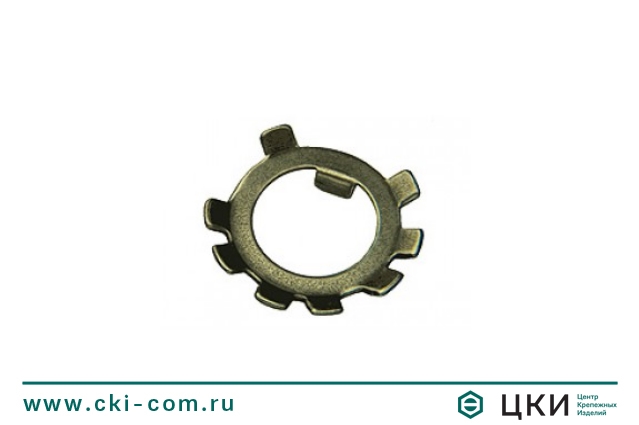

Шайба стопорная многолапчатая DIN 70952

Шайбы

Шайба стопорная многолапчатая DIN 70952

Версия для печати Оставить заявку

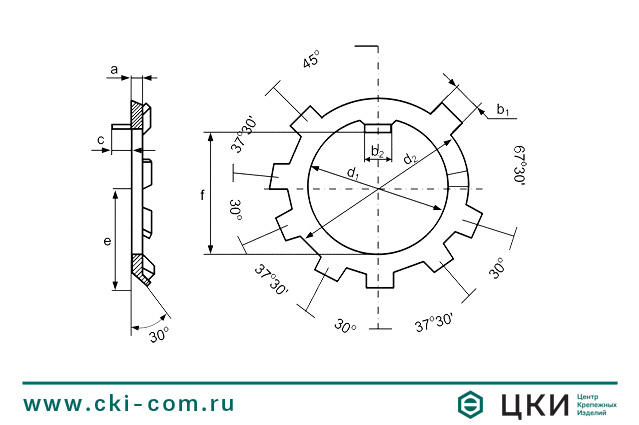

Размерная таблица: многолапчатая шайба DIN 70952



d1 d2 e f b1 b2 c a
10 13 11 8.9 4 4 3 1
12 18 12 10.9 4 4 3 1
16 23 14.5 14 5 5 3 1
18 25 16.5 16.9 5 5 4 1
20 27 17.5 18.9 5 5 4 1
22 30 19 20.9 6 6 4 1
24 32 20 22.9 6 7 5 1.2
28 36 23 26.9 6 7 5 1.2
30 38 24 28.9 6 7 5 1.2
32 41 25.5 30.9 6 7 5 1.2
35 43 26.5 33.9 6 7 5 1.2
38 47 28.5 36.6 6 8 5 1.2
40 49 29.5 38.9 6 8 5 1.2
42 52 31 40.6 7 8 5 1.2
45 54 32 43.6 7 8 5 1.2
48 57 33.5 46.7 7 8 5 1.5
50 59 35 48.7 7 8 5 1.5
52 62 37 50.7 7 8 6 1.5
55 67 39.5 53.7 7 10 6 1.5
60 71 41.2 58.7 10 10 6 1.5
65 76 44 63.7 10 10 6 1.5
70 81 46.5 68.7 10 10 6 1.5
75 86 50 73.2 10 10 7 1.8
80 91 52.5 78.2 10 10 7 1.8
85 99 56.6 83.2 10 10 7 1.8
90 103 58.5 88.2 10 10 7 1.8
95 109 62.5 93.2 10 10 8 1.8
100 116 66 98.2 10 10 8 1.8
105 121 68.5 103.2 10 10 8 1.8





Описание

Вы можете купить Шайба стопорная многолапчатая DIN 70952 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
