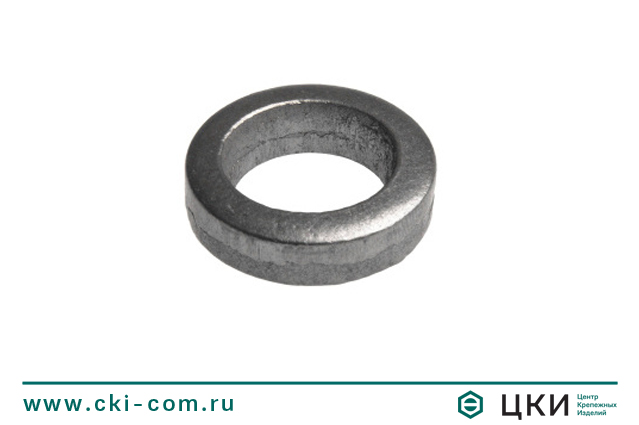

Шайба DIN 7989

Шайбы

Размерная таблица: увеличенная усиленная шайба DIN 7989



Параметры шайбы

Используемый диаметр винтов (болтов)

М10

М12

М16

М20

М22

М24

М27

М30

М33

М36

Внешний диаметр, d2 не более

20

24

30

37

39

44

50

56

60

66

Высота шайбы, h

8

Номинальный внутренний диаметр, d1 не менее

11

14

17,5

22

24

26

30

33

36

39

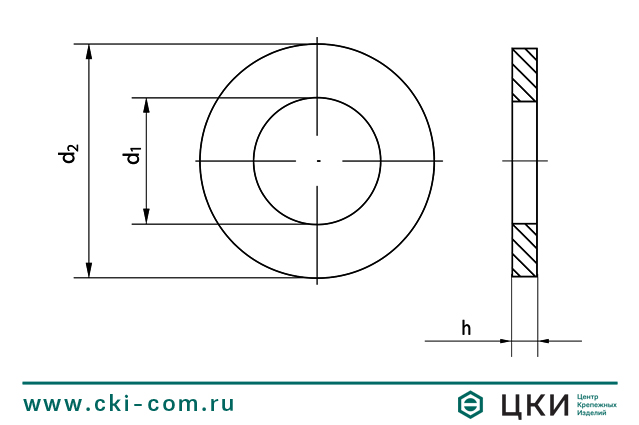

Шайба DIN 7989 чертеж

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь / Горячее цинкование

Описание

Типоразмерная таблица шайбы DIN 7989



Внешний диаметр

Номинальный размер / внутренний диаметр

10/11

12/13,5

16/17,5

20/22

22/24

24/26

27/30

30/33

33/36

36/39

20

+



24



+



30



+



37



+



39



+



44



+



50



+



56



+



60



+



66



+





Вы можете купить Шайба DIN 7989 и любой крепеж оптом по низким ценам в представительствах ЦКИ в Москве, Санкт-Петербурге, Самаре, Саратове, Пскове, Выборге, Уфе, Перми, Екатеринбурге и Челябинске.
