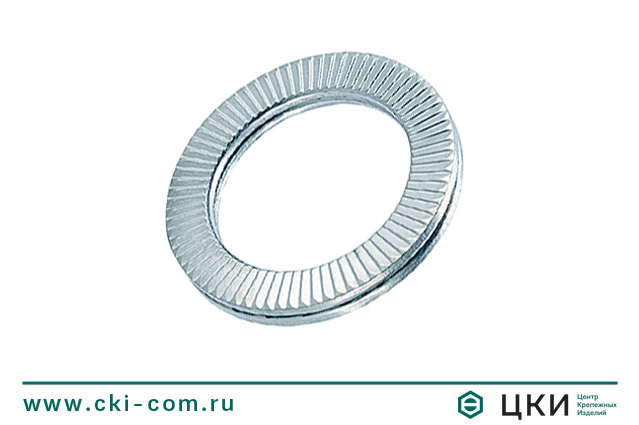

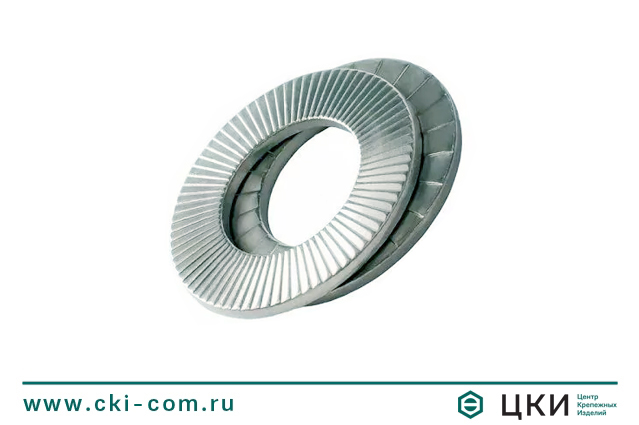

Шайба клиновая стопорная INFIX (DIN 25201)
предназначена для обеспечения надёжности резьбовых соединений под воздействием вибрации и динамических нагрузок; изготавливается в двух исполнениях: узкая и широкая.
Оставить заявку

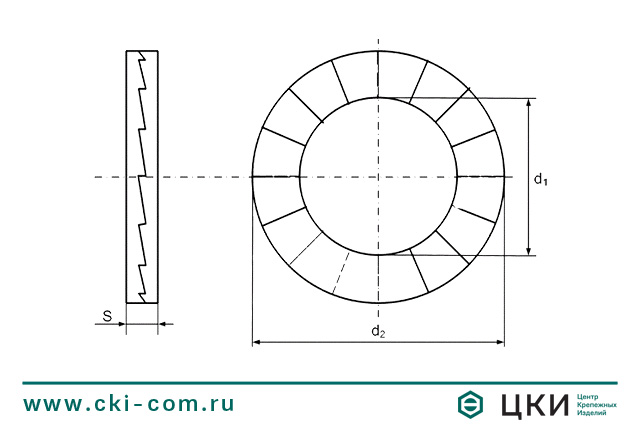

Размерная таблица шайбы стопорной INFIX
|
Для винтов диаметром |
узкая |
широкая |
S (толщина покрытия) | |||
|
d1 |
d2 |
d1 |
d2 |
Delta Protect | Нержавеющая сталь А2 | |
|
М3 |
3,4 |
7,0 |
- |
- |
1,7 | 1,6 |
|
М3,5 |
3,9 |
7,6 |
- |
- |
1,7 | 1,6 |
|
М4 |
4,4 |
7,8 |
4,4 |
9,0 |
1,6 | 1,7 |
|
М5 |
5,4 |
9,0 |
5,4 |
10,8 |
1,7 | 1,6 |
|
М6 |
6,5 |
10,8 |
6,5 |
13,5 |
1,7 (узк.) 2,7 (шир.) |
1,6 (узк.) 2,6 (шир.) |
|
М8 |
8,6 |
13,5 |
8,6 |
16,6 |
2,7 | 2,6 |
|
М10 |
10,7 |
16,6 |
10,7 |
21,0 |
2,7 | 2,6 |
|
М11 |
11,4 |
18,5 |
- |
- |
2,7 | 2,6 |
|
М12 |
13,0 |
19,5 |
13,0 |
25,4 |
2,7 (узк.) 3,7 (шир.) |
2,6 (узк.) 3,6 (шир.) |
|
М14 |
15,2 |
23,0 |
15,2 |
30,7 |
3,7 | 3,6 |
|
М16 |
17,0 |
25,4 |
17,0 |
30,7 |
3,7 | 3,6 |
|
М18 |
19,5 |
29,0 |
19,5 |
34,5 |
3,7 | 3,6 |
|
М20 |
21,4 |
30,7 |
21,4 |
39,0 |
3,7 | 3,6 |
|
М22 |
23,4 |
34,5 |
23,4 |
42,0 |
6,7 | 4,7 |
|
М24 |
25,3 |
39,0 |
25,3 |
48,5 |
3,7 (узк.) 4,7 (шир.) |
3,6 (узк.) 4,6 (шир.) |
|
М27 |
28,4 |
42,0 |
28,4 |
48,5 |
6,7 | 6,6 |
|
М30 |
31,4 |
47,0 |
- |
- |
6,7 | 6,6 |
|
М33 |
34,4 |
48,5 |
- |
- |
6,7 | 6,6 |
|
М36 |
37,4 |
55,0 |
- |
- |
6,7 | 6,6 |
|
М39 |
40,4 |
58,5 |
- |
- |
6,7 | 6,6 |
|
М42 |
43,2 |
63,0 |
- |
- |
6,7 | 6,6 |
Материал / покрытие
- сталь / Delta Protect® (дисперсионное многослойное покрытие на основе цинка)
- сталь А2 (нержавеющая аустенитная сталь типа 08Х18Н10)
Преимущества:
- не требует предварительной подготовки и очистки деталей
- возможно многократное использование без потери качества
- легкий монтаж-демонтаж
- сертифицированная система закрепления
- предназначены для систем, работающих в условиях вибрации и динамических нагрузок
