Шайба стопорная клиновая NORD-LOCK

Шайбы

Шайба стопорная клиновая NORD-LOCK

Версия для печати Оставить заявку

~DIN 25201; изготавливается в двух исполнениях: узкая и широкая

Оставить заявку

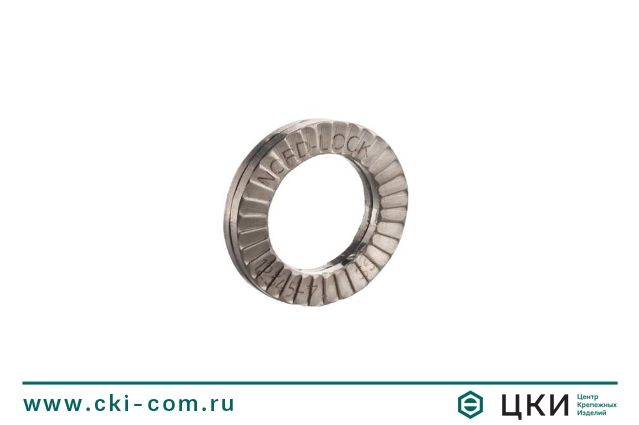

Шайба стопорная NORD-LOCK Шайба стопорная NORD-LOCK

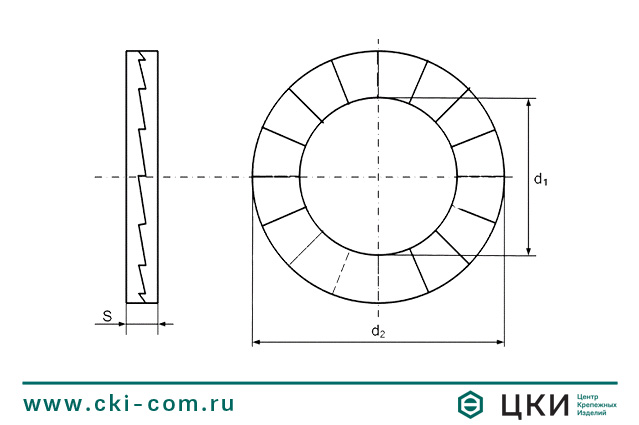

Размерная таблица стопорной шайбы NORD-LOCK



Для болтов диаметром d1 d2(узкая) d2(широкая) s±0,25
М4 4.3 9 1.8
М5 5.2 9 10,8 1.8
М6 6.5 10.8 13,5 1.8
М8 8.2 13.5 16,6 2.5
М10 10.3 16.6 21 2.5
М12 13 19.5 25,4 2.5
М14 14.5 23 30,7 3.4
М16 17 25.4 30,7 3.4
М18 19.5 29 3.4
М20 21 30.7 3.4
М24 25.1 39 3.4
М27 28,4 42 6,6





Материал / покрытие

  • сталь / цинк с жёлтым хроматированием

Предназначена для предотвращения ослабления и раскручивания резьбовых соединений под воздействием вибрации и динамических нагрузок; применяется с винтами (болтами) классов прочности не выше 10.9
