Анкер забивной нержавеющий art. 9380

Анкеры металлические

Размерная таблица: анкер забивной нержавеющий art. 9380

Диаметр Длина Диаметр и глубина отверстия
М5 10 8х28
М6 13 8х33
М8 13 10х33
М10 15 12х44
М12 18 15х54
М16 23 20х71
М20 34 25х86

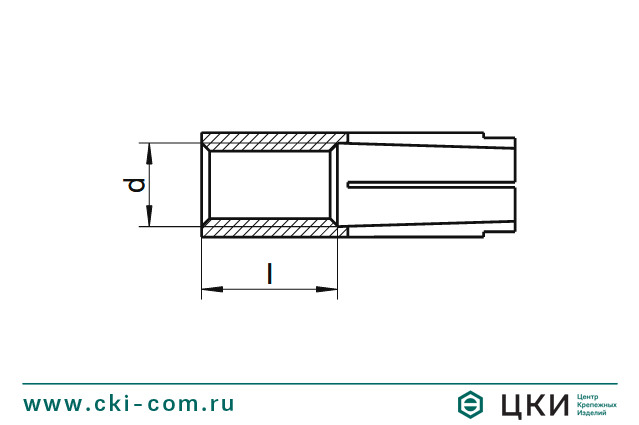

Анкер забивной нержавеющий art9380 чертёж

Материал / покрытие

  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)

Описание

Забивной нержавеющий анкер art. 9380 представляет собой металлическую втулку с внутренней метрической резьбой и расклиниваемой зоной. Предназначен для ответственного монтажа изделий в бетонное, каменное и кирпичное основание. Активно используется в строительстве и промышленности для крепления оборудования и навесных систем.



Анкер образует надёжное крепление, а его внутренняя резьба позволяет вкручивать болты, шпильки и другие изделия соответствующего диаметра. Диаметр варьируется от М6 до М16, длина резьбы - от 10 до 34 мм. Глубина установки колеблется от 33 до 65 мм. Анкер сделан из нержавеющей аустенитной стали А4, которая устойчива к агрессивной среде, не вступает в химические реакции и практически не магнитится.



Установка

Высверливается технологическое отверстие. Его диаметр должен быть равен внешнему диаметру анкера, а глубина на 10 мм превышать глубину установки анкера. Отверстие прочищается и в него при помощи установочного устройства забивается анкер. Расклиниваемые "лепестки" изделия фиксируются в проектном положении, после чего в анкер вкручивается резьбовое изделие, в том числе откидные болты DIN 444.

Анкер забивной нержавеющий art 9380
