Шайба стопорная многолапчатая DIN 70952

Шайба стопорная многолапчатая DIN 70952

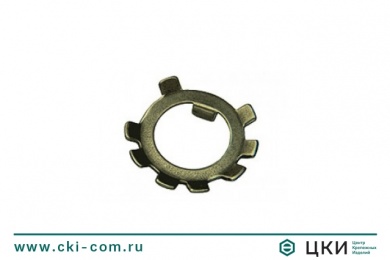

Шайба многолапчатая DIN70952 A18 Сталь без покрытия стопорная

Шайба стопорная многолапчатая DIN 70952
Диаметр A18
Материал Сталь
Покрытие без покрытия
Артикул 33343
178,67 ₽/шт.

с учетом НДС

Цена за штуку при покупке от упаковки

Купить дешевле
avaliable В наличии
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Другие модификации:

Артикул Диаметр Материал Покрытие Длина Цена
33343 A18 Сталь без покрытия 178,67 ₽

Размерная таблица: многолапчатая шайба DIN 70952

d1 d2 e f b1 b2 c a
10 13 11 8.9 4 4 3 1
12 18 12 10.9 4 4 3 1
16 23 14.5 14 5 5 3 1
18 25 16.5 16.9 5 5 4 1
20 27 17.5 18.9 5 5 4 1
22 30 19 20.9 6 6 4 1
24 32 20 22.9 6 7 5 1.2
28 36 23 26.9 6 7 5 1.2
30 38 24 28.9 6 7 5 1.2
32 41 25.5 30.9 6 7 5 1.2
35 43 26.5 33.9 6 7 5 1.2
38 47 28.5 36.6 6 8 5 1.2
40 49 29.5 38.9 6 8 5 1.2
42 52 31 40.6 7 8 5 1.2
45 54 32 43.6 7 8 5 1.2
48 57 33.5 46.7 7 8 5 1.5
50 59 35 48.7 7 8 5 1.5
52 62 37 50.7 7 8 6 1.5
55 67 39.5 53.7 7 10 6 1.5
60 71 41.2 58.7 10 10 6 1.5
65 76 44 63.7 10 10 6 1.5
70 81 46.5 68.7 10 10 6 1.5
75 86 50 73.2 10 10 7 1.8
80 91 52.5 78.2 10 10 7 1.8
85 99 56.6 83.2 10 10 7 1.8
90 103 58.5 88.2 10 10 7 1.8
95 109 62.5 93.2 10 10 8 1.8
100 116 66 98.2 10 10 8 1.8
105 121 68.5 103.2 10 10 8 1.8

Шайба стопорная многолапчатая DIN 70952 (чертеж)
