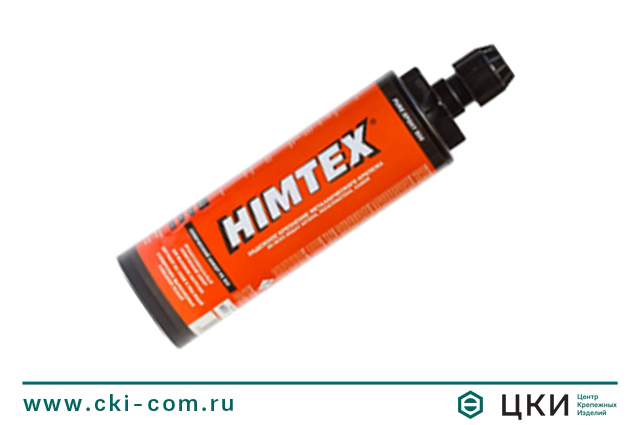

Масса инжекционная HIMTEX PURE EPOXY 500 (385 мл) эпоксидная смола
Масса инжекционная HIMTEX PURE EPOXY 500 (385 мл) эпоксидная смола
Заказать товарПроизводитель: Великобритания
без стирола, не имеет запаха, используется со специальным пистолетом для картриджа 385 мл
Заказать товар
Материал / покрытие
- Эпоксидная смола
Видео
Описание
Для максимально высоких нагрузок.
- Используется со специальным пистолетом для картриджа 385 мл.
- Предназначен для крепления бетоне, железобетоне, камне.
- Возможна установка под водой. Годится для особо глубоких отверстий.
- Допустимо применение алмазного бурения отверстия.
- Следует беречь картриджи от прямых солнечных лучей.
При установке следовать рекомендациям:
- в материале основания высверлить отверстие на 2-4 мм превышающее диаметр шпильки или иного выбранного металлического анкерного крепления;

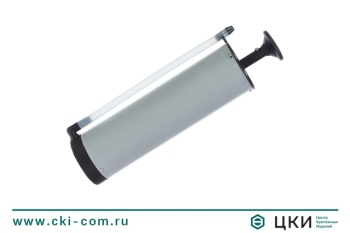

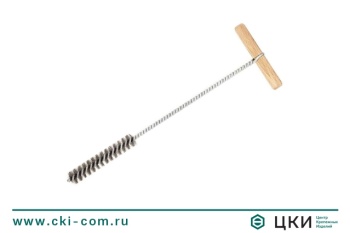

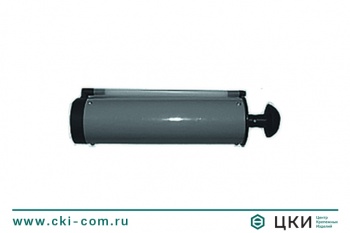

- прочистить отверстие щеткой и продуть помпой. Повторить прочистку 2 раза;

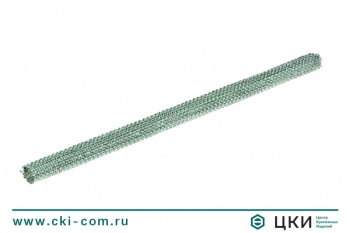

- заполнить отверстие на 2/3, а при монтаже в пустотелые материалы использовать металлический рукав или пластиковую гильзу и заполнить отверстие полностью;
- установить металлическое крепление, медленно вращая;
- нагружать после полного отвердевания.
Важно!!! Первые 10 см инжекционной массы использованию не подлежат. При установке во влажные отверстия время отверждения увеличивается вдвое.
Инструкция по установке и использованию инжекционной массы
Имеется Техническое Свидетельство Росстроя
Зависимость времени схватывания от температуры
|
Температура материала, °С |
25 |
15 |
5 |
|
Время схватывания, мин. |
40 |
60 |
180 |
|
Время до загрузки, мин. |
240 |
300 |
960 |
Рекомендуемые исходные показатели монтажа
|
диаметр анкера (мм) |
диаметр отверстия для тяжелого бетона (мм) |
диаметр отверстия для пористого бетона (мм) |
стандартная глубина анкеровки (мм) |
|
М8 |
10 |
9 |
80 |
|
М10 |
12 |
11 |
90 |
|
М12 |
14 |
13 |
110 |
|
М16 |
18 |
17 |
125 |
|
М20 |
24 |
22 |
170 |
|
М24 |
28 |
26 |
210 |
|
М30 |
35 |
33 |
280 |
Эксплуатационные характеристики при стандартной глубине анкеровки в основание из бетона В20 (С20/25)
|
диаметр |
максимальная |
расчетная нагрузка, |
рекомендуемая нагрузка, |
рекомендуемое расстоние от края, |
рекомендуемое |
||||
|
на вырыв |
на срез |
на вырыв |
на срез |
на вырыв |
на срез |
на вырыв |
на срез |
||
|
М8 |
19,0 |
9,5 |
12,7 |
7,6 |
9,1 |
5,4 |
80 |
100 |
160 |
|
М10 |
30,2 |
15,1 |
20,1 |
12,1 |
14,4 |
8,6 |
90 |
130 |
180 |
|
М12 |
43,8 |
21,9 |
29,2 |
17,5 |
20,9 |
12,5 |
110 |
150 |
220 |
|
М16 |
81,6 |
40,8 |
54,3 |
32,7 |
38,8 |
23,3 |
125 |
170 |
250 |
|
М20 |
127,4 |
63,7 |
84,9 |
51,0 |
60,7 |
27,7 |
170 |
190 |
340 |
|
М24 |
183,6 |
91,8 |
122,4 |
73,4 |
87,4 |
52,4 |
210 |
240 |
420 |
|
М30 |
473,3 |
207,1 |
219,1 |
166,1 |
156,5 |
118,6 |
280 |
350 |
560 |
Калькулятор требуемого количества инжекционной массы
Диаметр отверстия для установки
мм.
Ориентировочный расход массы на одно отверстие
мл.
Ориентировочное требуемое количество массы
мл.
Ориентировочное требуемое количество баллонов (шт)
385 мл.
