Дюбель рамный (фасадный) с шурупом DF
Дюбель рамный (фасадный) с шурупом DF

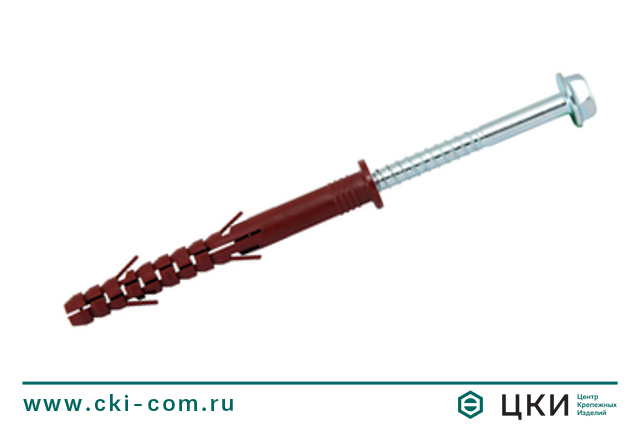

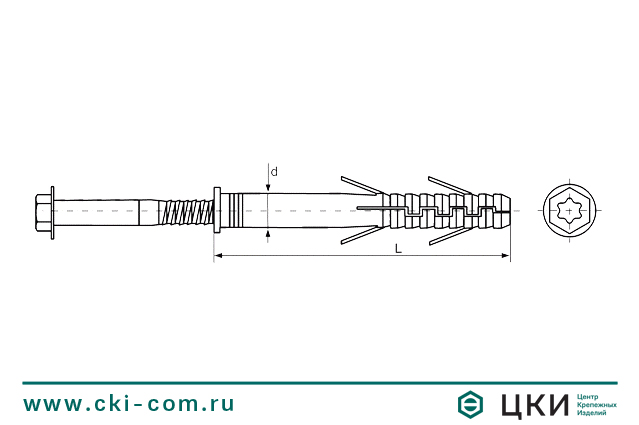

Дюбель - цилиндрическая манжета, шуруп с фланцем, комбинированная шестигранная голова под ключ SW13 и шлиц ТORX 40.
Версия для печати
Отправить запрос
-
Удобная оплата. По счету или банковской картой
-
Доставка по всей территории России
-
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Таблица нагрузок
|
Материалы основания |
Значение разрушающего осевого усилия на вырыв и на срез (kN) |
|||
|
Глубина установки |
||||
|
стандартная, 70 мм |
минимальная, 50 мм |
|||
|
на вырыв |
на срез |
на вырыв |
на срез |
|
|
Тяжелый бетон |
3,2 |
3,0 |
2,0 |
3,0 |
|
Кладка из полнотелого керамического кирпича марки М175 на растворе марки М100 |
1,7 |
1,7 |
- | - |
|
Кладка из пустотелого керамического кирпича марки М125 на растворе марки М100 |
*) |
*) |
*) |
*) |
|
Кладка из полнотелого силикатного кирпича марки М150 на растворе марки М100 |
2,7 |
2,7 |
- | - |
|
Кладка из керамзитобетонных блоков класса В15 на растворе марки М100 |
1,8 |
1,8 |
- | - |
|
Кладка из ячеистого бетона класса В2 на растворе марки М100 |
0,6 |
0,6 |
- | - |
|
Кладка из ячеистого бетона класса В3,5 на растворе марки М100 |
0,8 |
0,8 |
- | - |
*) - значение разрушающего осевого усилия на вырыв и срез для кирпича различного вида и форм, а так же других материалов, устанавливают на основе результатов контрольных испытаний на объекте.
Таблица: краевые и межосевые расстояния при установке универсального фасадного дюбеля с шурупом DF
| Минимальная толщина основания: | L+20мм |
| Минимальное межосевое расстояние: | 50мм |
| Минимальное краевое расстояние: | 100мм |
| Расстояние до заполненного шва: | 30мм |
| Расстояние до незаполненного шва: | 80мм |
Фасадный дюбель с удлиненной зоной раскрытия.
Изделие имеет Техническое Свидетельство.
Для монтажа в следующие материалы оснований:
- бетон;природный камень;
- ячеистый бетон;
- кирпич полнотелый керамический;
- кирпич полнотелый силикатный;
- кирпич керамический щелевой.
Материал дюбеля изготовлен из полиамида DUPONT с антифрикционными добавками и уменьшенным влагопоглощением. Дюбель выполнен в коричневом цвете, имеет плоский бортик.
Сфера применения:
закрепление элементов фасадных систем, деревянных планок, рам.
Метод монтажа:
сквозной (Универсальный фасадный дюбель с шурупом устанавливается сквозь прикрепляемую деталь).
Преимущества:
- повышенная коррозийная стойкость шурупа
- легкий монтаж при низких температурах. Благодаря уникальным присадкам к материалу дюбеля, обеспечивается более легкая установка в условиях северного климата.
___________________________________________________________________
Инструкция по установке фасадного дюбеля с шурупом:
1. Выберите длину фасадного дюбеля с шурупом, согласно таблице
| Размер | Длина | Диаметр | Глубина | Глубина | Толщина |
| L, мм | бурения | сверления | анкеровки | детали | |
| 10×80 | 80 | 10 | 60 | 50 | 30 |
| 80 | 70 | 10 | |||
| 10×100 | 100 | 10 | 60 | 50 | 50 |
| 80 | 70 | 30 | |||
| 10×115 | 115 | 10 | 60 | 50 | 65 |
| 80 | 70 | 45 | |||
| 10×135 | 135 | 10 | 60 | 50 | 85 |
| 80 | 70 | 65 | |||
| 10×160 | 160 | 10 | 60 | 50 | 110 |
| 80 | 70 | 90 |
2. Просверлите отверстие диаметром 10мм в прикрепляемой детали и материале основания.
Если в качестве материала основания используется ячеистый бетон (газо-, пенобетон), то следует просверлить отверстие диаметром 9мм. В работе советуем использовать качественные буры. Глубина сверления в материале основания рассчитывается как разница длины дюбеля и толщины материала основания, плюс 10мм.
3. Продуйте отверстие, удалив оттуда строительную пыль и бетонную крошку.
При невозможности прочистить отверстие, его следует просверлить на 20мм глубже.
4. Установите фасадный дюбель сквозным методом (через прикрепляемую деталь).
Рекомендуемая температура установки - плюсовая. При отрицательных температурах перед монтажом изделия следует хранить в теплом помещении. Закрутите шуруп, используя биту/головку со вставкой Torx 40 или 6-гранную торцевую головку. Соблюдайте момент затяжки: при установке в бетон и полнотелый кирпич максимальный момент затяжки = 25Нм; при установке в полнотелый кирпич, пенобетон, газобетон, керамзитобетон - максимальный момент затяжки = 11Нм.
Скачать инструкцию по установке фасадного дюбеля с шурупом
