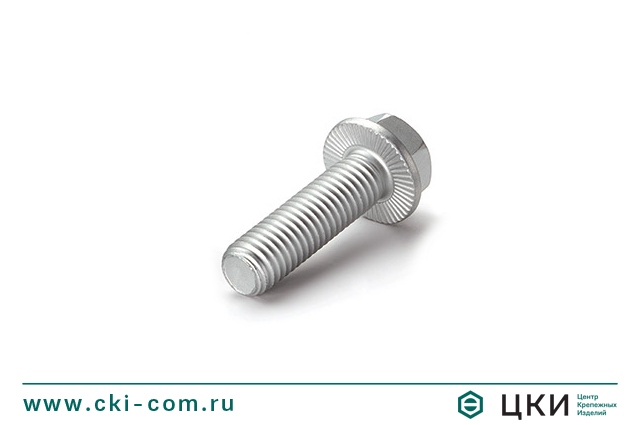

Болт с фланцем art. 88913 RIPP

Болты

Болт с фланцем art. 88913 RIPP (аналог DIN 6921)

Заказать товар
Версия для печати

шестигранная головка, радиальное рифление фланца, класс прочности 10.9

Заказать товар
Болт стопорный с зубчатым фланцем арт. 88913
Болт стопорный с зубчатым фланцем арт. 88913 (чертеж)
Болт стопорный с зубчатым фланцем арт. 88913
Болт стопорный с зубчатым фланцем арт. 88913 (чертеж)

Размерная таблица: болт с фланцем art. 88913 RIPP

Параметры М5 М6 М8 М10 М12 М14 М16
amax 1,6 2 2,5 3 3,5 4 4
b1 16 18 22 26 30 34 38
b2 22 24 28 32 36 40 44
dk 11,2 14,2 18,2 21 24 27,5 31
k 4,3 5,5 7 8,5 10 12 14
s 8 10 13 15 17 19 22
количество ребер 28 36 48 48 60 60 72



* b1 для длины ≤ 125 мм

** b2 для длины > 125 мм ≤ 250 мм

Болт стопорный с зубчатым фланцем арт. 88913 (чертеж)

Материал / покрытие

  • Порошковая покраска в цвета RAL и RR

    Декоративность

    Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид

    Защита

    Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации

    Надежность

    Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания



    Подробнее о преимуществах порошковой покраски

  • Сталь 10.9 / Цинкламельное, коррозионной стойкостью 480 часов соляного тумана
  • Сталь 10.9 / Гальваническое цинкование + желтое хроматирование
  • Сталь 10.9 / Гальваническое цинкование
  • Сталь 10.9 / Без покрытия

Описание

Болт с шестигранной головкой со стопорным зубчатым фланцем, класс прочности 10.9



Особенностью стопорного болта арт. 88913 является шестигранная головка с зубчатым фланцем, препятствующим самоотвинчиванию изделия при вибрации. Выполнен из стали прочностью 10.9 с несколькими вариантами покрытия: цинком, нанесенным гальваническим способом, цинкламельным покрытием, желто-пассивированным цинковым покрытием или же без покрытия.



Преимущества

Болт стопорный арт. 88913 является неполным аналогом болта DIN 6921, отличие заключается в гладком и рифленом фланцах изделий. Преимуществом болта арт. 88913 является высокий класс прочности (8.8 и 10.9) и цинк-ламельное покрытие, которое обеспечивает высокую устойчивость к коррозии.



Минимальная прочность на растяжение стопорных болтов с фланцем - 900 Н/мм² или 1,000 Н/мм². Минимальная поверхностная твердость стопорящих зубчиков фланца - 550 HV обеспечивает надежную фиксацию крепежа.



Даже при динамической нагрузке закаленные стопорные болты арт. 88913 предотвращают самооткручивание и поддерживают силу натяга в резьбовом креплении выше 80% от первоначальной.
