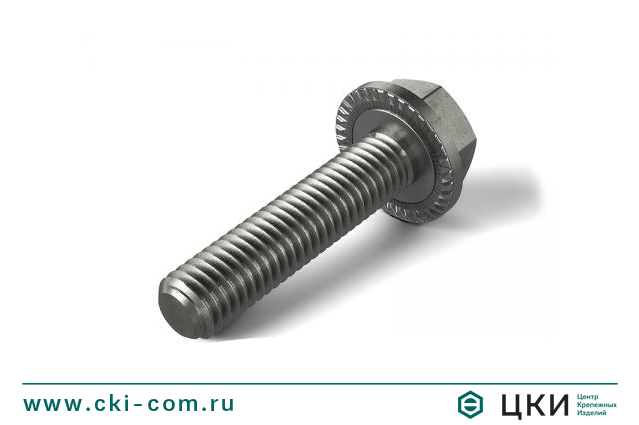

Болт стопорный с рифленым фланцем art. 88933
Болт стопорный с рифленым фланцем art. 88933 (аналог DIN 6921)
Заказать товарс шестиграннной головкой

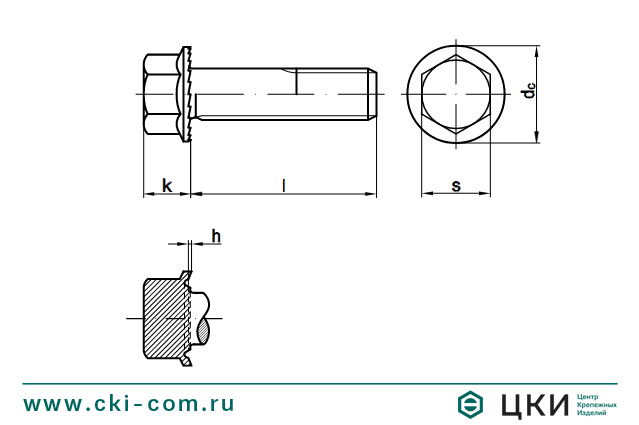

Заказать товарРазмерная таблица: болт стопорный с рифленым фланцем art. 88933
Параметры | М5 | М6 | М8 | М10 | М12 | М16 |
dc | 11,2 | 14,25 | 18,25 | 21 | 24 | 31 |
hmin | 0,15 | 0,17 | 0,2 | 0,25 | 0,25 | 0,28 |
k | 4,3 | 5,5 | 7 | 7,9 | 8,7 | 11,2 |
s | 8 | 10 | 13 | 15 | 17 | 22 |
количество ребер | 24 | 24 | 24 | 24 | 24 | 24 |
Материал / покрытие
- Сталь 8.8 / Гальваническое цинкование
- Сталь 10.9 / Гальваническое цинкование
- Сталь 10.9 / Цинкламельное, коррозионной стойкостью 480 часов соляного тумана
- Сталь 8.8 / Без покрытия
- Сталь 8.8 / Цинкламельное, коррозионной стойкостью 480 часов соляного тумана
- Сталь 10.9 / Без покрытия
Описание
Особенностью стопорного болта арт. 88933 является шестигранная головка с рифленым фланцем, препятствующим самоотвинчиванию изделия при вибрации. Выполнен из стали прочностью 8.8 и 10.9 с цинкламельным покрытием, без покрытия или с цинковым покрытием, нанесенным гальваническим способом. Является неполным аналогом болта DIN 6921, единственное отличие заключается в ребристом и гладком фланцах изделий.
Другие названия
Стопорный болт, болт со стопорной шайбой, болт с зубчатой прессшайбой, болт с зубатым (ребристым) фланцем.
Преимущества
Болт стопорный арт. 88913 является неполным аналогом болта DIN 6921, отличие заключается в гладком и рифленом фланцах изделий. Преимуществом болта арт. 88913 является высокий класс прочности (8.8 и 10.9) и цинк-ламельное покрытие, которое обеспечивает высокую устойчивость к коррозии.
Минимальная прочность на растяжение стопорных болтов с фланцем - 900 Н/мм² или 1,000 Н/мм². Минимальная поверхностная твердость стопорящих зубчиков фланца - 550 HV обеспечивает надежную фиксацию крепежа.
Даже при динамической нагрузке закаленные стопорные болты арт. 88933 предотвращают самооткручивание и поддерживают силу натяга в резьбовом креплении выше 80% от первоначальной.
Типоразмерная таблица: болт стопорный с рифленым фланцем art. 88933
Диаметр / длина |
M5 | M6 | M8 | M10 | M12 | M16 |
8 | Х | |||||
10 | Х | Х | ||||
12 | Х | Х | Х | |||
14 | Х | Х | Х | |||
16 | Х | Х | Х | Х | ||
18 | Х | Х | ||||
20 | Х | Х | Х | Х | Х | |
25 | Х | Х | Х | Х | Х | |
30 | Х | Х | Х | Х | Х | |
35 | Х | Х | Х | Х | ||
40 | Х | Х | Х | Х | ||
45 | Х | Х | ||||
50 | Х | Х | ||||
55 | Х | |||||
60 | Х | |||||
70 | Х |
