Болт с Т-образной головкой, 28/15 art.9097

Болты

Болт с Т-образной головкой, 28/15 art.9097

Заказать товар
Версия для печати

для крепления профиля, тип 28/15 , исполнение 1 - без подголовка ; исполнение 2 - с квадратным подголовком

Заказать товар
Болт с Т-образной головкой, 28/15, art.9097

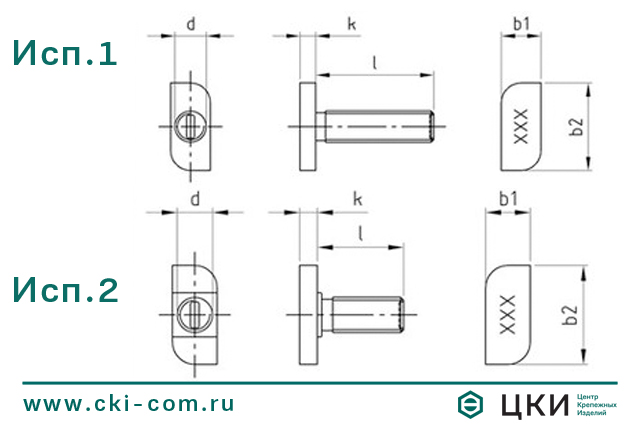

Болт с Т-образной головкой, 28/15, art.9097 чертёж
Болт с Т-образной головкой, 28/15, art.9097
Болт с Т-образной головкой, 28/15, art.9097 чертёж

Размерная таблица болта art.9097 1 тип (А2,А4)



d

м 8(A2,A4)

м10(A2,A4)

м12(A4)

k

4

4,5

6

b1

10

10

10

b2

22,73

22,73

22,73





Размерная таблица болта art.9097 2 тип (А2)



d

l

k

b1

b2

8

20

4

10

22,4



40

4

10

22,4



45

4

10

22,4



Болт с Т-образной головкой, 28/15, art.9097 чертёж
