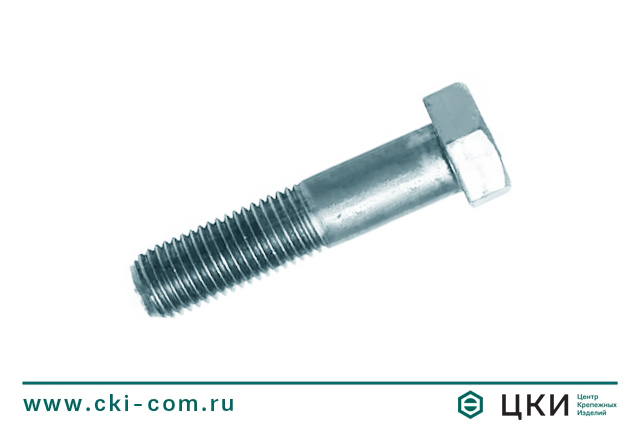

Болт ГОСТ 7796-70

Аналог ГОСТ 7809 / ГОСТ 7808-70 / ГОСТ 7795-70 / ГОСТ 18125-72

Материал: сталь, нержавеющая сталь, бронза, латунь.
Применение: используется при сборке автомобилей, сельскохозяйственной техники и для монтажа трубопроводов и сантехнических узлов.
Особенности: стержень с метрической резьбой, уменьшенная шестигранная головка.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

М 8

Фильтры

Болт ГОСТ 7796-70 - крепежное изделие, имеющее уменьшенную шестигранную головку, стержень с метрической резьбой.

Применение: используется при сборке автомобилей, сельскохозяйственной техники, для монтажа трубопроводов и сантехнических узлов. Подходит для высоконагруженных соединений, которые могут испытывать статические, цикличные, ударные нагрузки.

Особенности:

Уменьшенная шестигранная головка необходима при установке её в углубление на детали, когда нет возможности изготовить отверстие под шестигранную головку стандартного размера.
Полная или неполная резьба в зависимости от длины - болт с неполной резьбой предпочтителен при действии поперечных или изгибающих нагрузок (гладкий стержень лучше воспринимает сдвиг), а болт с полной резьбой используется в случаях, когда необходима максимальная длина зацепления, например, при соединении тонкостенных элементов или при использовании дополнительных гаек.
Класс точности В гарантирует соответствие размеров и геометрии установленным допускам, обеспечивая легкость сборки и надежную фиксацию без чрезмерных зазоров.
Применяется вместе с гайками и шайбами.
Изготавливается из стали классов прочности 5.8, 8.8, 10.9.

Параметры болта		Номинальный диаметр резьбы d
Параметры болта		М8	М10	М12	M14	M16	М18	М20	М22	М24	М27	М30	М36	М42	М48
Шаг резьбы, P	крупный	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
Шаг резьбы, P	мелкий	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
Размер под ключ, S		12	14	17	19	22	24	27	30	32	36	41	50	60	70
Высота головки, k		5	6	7	8	9	10	11	12	13	15	17	20	23	26
Диаметр описанной окружности e, не менее		13,1	15,3	18,7	20,9	23,9	26,2	29,6	33	35	39,6	45,2	55,4	66,4	76,9
hw, не менее		0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,25
dw, не менее		10,5	12,5	15,5	17,2	20,1	22	24,8	27,7	29,5	33,2	38	46,6	55,9	64,7
Длина резьбовой части, b	L ≤ 125	22	26	30	34	38	42	46	50	54	60	66	78	-	-
	125 < L ≤ 200	-	32	36	40	44	48	52	56	60	66	72	84	96	108
	L > 200	-	-	49	53	57	61	65	69	73	79	85	97	109	121

Длина болта L, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
Длина болта L, мм	М8	М10	М12	M14	M16	М18	М20	М22	М24	М27	М30	М36	М42	М48
10	8,458	13,57
14	9,91	15,85	25,09
16	10,64	16,99	26,73	35,04
20	12,09	19,26	30,01	39,52	58,75
25	13,9	22,11	34,11	45,11	66,12	84,95	111,5
30	15,94	24,95	38,21	50,71	73,49	94,21	123	156,5
35	17,91	28,17	42,59	56,3	80,86	103,5	134,6	170,5	205,6	279
40	19,88	31,25	47,03	64,56	88,23	112,7	146,1	184,5	222,2	300,2	400,7
45	21,86	34,34	51,48	70,6	96,26	122	157,7	198,5	238,8	321,3	426,8
50	23,83	37,42	55,92	76,65	104,2	132,2	169,2	212,6	255,4	342,5	452,8	712,6
55	25,81	40,51	60,36	82,7	112,1	142,2	181,9	226,6	272	363,7	478,9	750,3	1124
60	27,78	43,59	64,8	88,74	120	152,2	194,3	242,6	288,6	384,9	504,9	787,9	1175
65	29,76	46,68	69,25	94,79	127,8	162,2	206,6	257,5	307,4	406	531	825,5	1226	1729
70	31,73	49,76	73,69	100,8	135,8	172,2	218,9	272,4	325,2	429,5	557	863,2	1278	1796
75	33,71	52,85	78,13	106,9	143,7	182,2	231,3	287,4	342,9	452	585,6	900,8	1329	1863
80	35,68	55,93	82,57	112,9	151,6	192,2	243,6	302,3	360,7	474,4	613,4	938,4	1380	1930
85	37,65	56,02	87,02	119	159,4	202,2	256	317,2	378,5	496,9	641,1	976	1432	1998
90	39,63	62,1	91,46	125	167,4	212,2	268,3	332,2	396,2	519,4	668,9	1018	1483	2065
95	41,6	65,19	95,9	131,1	175,2	222,2	280,6	347,1	414	541,9	696,7	1059	1534	2132
100	43,58	68,27	100,3	137,1	183,1	232,2	293	362	431,8	564,4	724,4	1098	1586	2199
105		71,36	104,8	143,2	191	242,1	305,3	377	449,6	586,9	752,2	1138	1645	2266
110		74,44	109,2	149,2	198,9	252,1	317,7	391,9	467,3	609,4	780	1178	1699	2332
115		77,52	113,7	155,3	206,8	262,1	330	406,8	485,1	631,9	807,7	1218	1753	2409
120		80,61	118,1	161,3	214,7	272,1	342,3	421,8	502,9	654,4	835,5	1258	1808	2480
125		73,7	122,6	167,4	222,6	282,1	354,7	436,7	520,6	676,8	863,3	1298	1863	2550
130		86,78	127	173,4	230,5	292,1	367	451,6	538,4	699,3	891	1338	1917	2623
140		92,94	135,9	185,5	246,3	312,1	391,7	481,5	574	744,3	946	1418	2026	2765
150		99,11	144,8	197,6	262,1	332,1	416,4	511,3	609,5	789,3	1002	1498	2135	2907
160		105,3	153,6	207,7	277,9	352,1	441,1	541,2	645	834,3	1058	1578	2244	3049
170		111,4	162,5	221,8	293,7	372,1	465,7	571	680,6	879,3	1113	1658	2353	3191
180		117,6	171,4	233,9	309,5	392,1	490,4	600,9	716,1	924,3	1169	1738	2461	3333
190		123,8	180,3	246	325,3	412,1	515,1	630,8	751,6	969,2	1224	1818	2570	3475
200		130	189,2	258	341,1	432,1	539,8	660,7	787,2	1014	1280	1898	2679	3618
220			207	282,2	372,7	472	589,1	720,4	858,2	1104	1391	2058	2897	3902
240			224	306,4	404,3	512	638,5	780,1	929,4	1194	1502	2218	3115	4186
260			245,5	330,6	435,9	552	687,6	839,9	1000	1284	1613	2378	3332	4471
280				354,8	467,5	592	737,2	899,5	1072	1374	1724	2538	3550	4755
300				378	499	632	786,6	959,3	1143	1464	1835	2698	3768	5039
