Болт с трехгранной головкой и буртиком DIN 22424

Болты

Болт с трехгранной головкой и буртиком DIN 22424

Заказать товар
Версия для печати

форма А - с неполной резьбой

Заказать товар

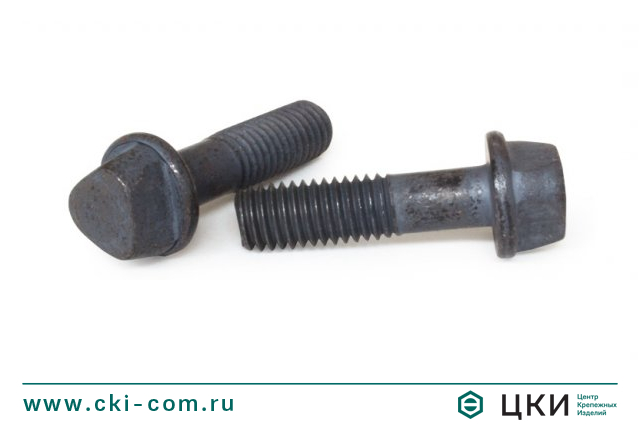

Болт с трехгранной головкой и буртиком DIN 22424

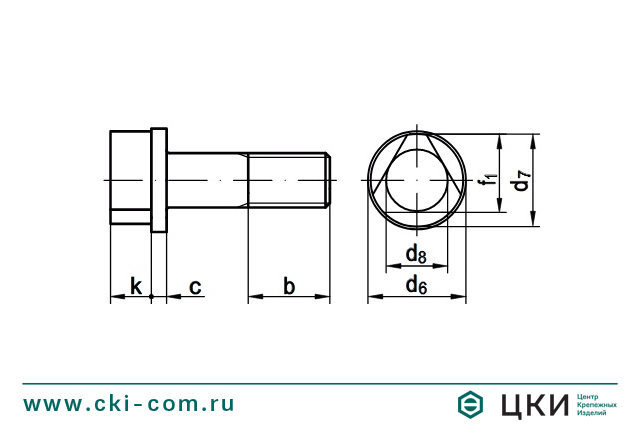

Болт с трехгранной головкой и буртиком DIN 22424 чертёж
Болт с трехгранной головкой и буртиком DIN 22424
Болт с трехгранной головкой и буртиком DIN 22424 чертёж

Размерная таблица: болт с трехгранной головкой и буртиком DIN 22424

Параметры М 8 М 10 М 12
cmax. 1 1 1.2
k 3.5 4.5 5.2
d6 max. 15.2 18.2
d7 min. 13.9 16.9
d8 min. 9.3 11.8
b 15/18/18/20 18/20/20/20 20/25/28/28
f1 min. 11.55 14.3

Болт с трехгранной головкой и буртиком DIN 22424 чертёж

Материал / покрытие

  • Сталь 8.8 / Без покрытия

Описание

Болт DIN 22424 с трехгранной головкой и буртиком (форма А) используется для крепления взрывобезопасного шахтного электрооборудования. Буртик увеличивает площадь прижатия болта и равномерно распределяет нагрузку на закручиваемую поверхность. Головка болта необычной трехгранной формы препятствует демонтажу изделия неквалифицированными специалистами.
