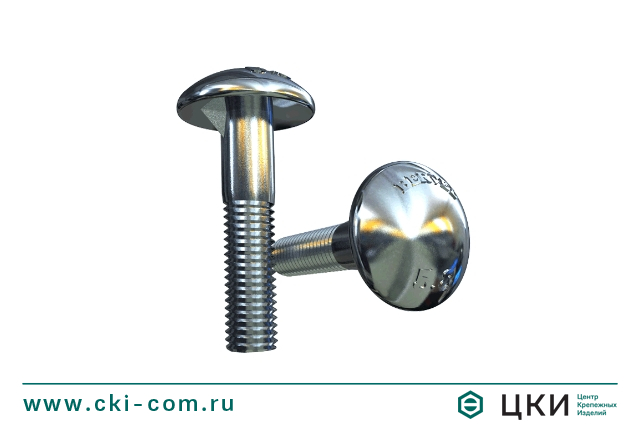

Болт DIN 607

Аналог ГОСТ 7801-81
  • Материал: сталь.
  • Применение: используется для фиксации деревянных и металлических деталей через сквозные отверстия с последующей затяжкой гайкой.
  • Особенности: стержень с метрической резьбой, головка полукруглой формы, фиксирующий ус.
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры
Болт DIN 607 (мебельный с усом)- это крепежное изделие в виде стержня с неполной резьбой, полукруглой головкой и усом.

Применение: используется в мебельной промышленности, приборо- и машиностроении для создания надежных разъемных соединений в корпусной, мягкой и офисной мебели, а также для фиксации заготовок, устанавливаясь в сквозные отверстия сопрягаемых деревянных деталей и фиксируясь гайкой, при этом наличие полукруглой головки и стопорящего элемента обеспечивает эстетичный вид и предотвращает проворачивание крепежа при монтаже.

Особенности:
  • Усовое исполнение помогает болту зафиксироваться в материале и препятствует его проворачиванию при затяжке гайки.
  • Полукруглая головка сохраняет аккуратный внешний вид и безопасная лицевая поверхность. для разъёмных соединений в мебели, деревянных конструкциях, ограждениях, настилах и узлах типа «дерево–металл».



d M8 M10 M12 M16
P ( шаг резьбы ) 1,25 1,5 1,75 2
b L≤125 22 26 30 38
125<L≤200 28 32 36 44
L>200 - - - 57
dk максимум 16,55 19,65 24,65 30,65
dk минимум 15,45 18,35 23,35 29,35
ds максимум 8 10 12 16
ds минимум 7,42 9,42 11,3 15,3
g максимум 3 3,2 3,6 4,2
g минимум 2,6 2,72 3,12 3,72
i 2,3 2,7 3,2 3,5
k максимум 6,38 7,45 9,65 11,75
k минимум 5,62 6,55 8,75 10,65
r1 8,9 10,5 13,3 15,8
r2 0,5 0,5 1 1

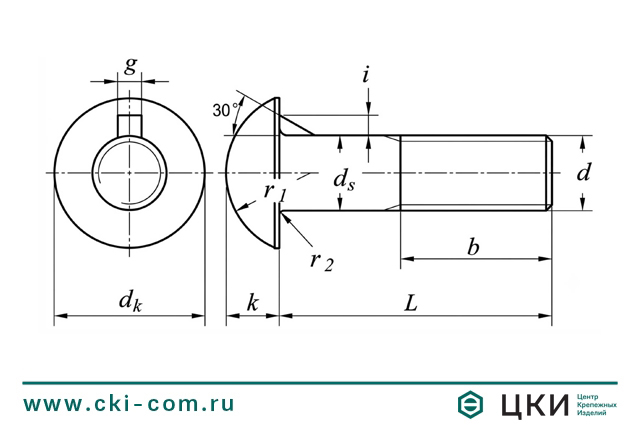

Болт DIN 607 чертеж.jpg


L/d M8 M10 M12 M16
20 х
25 х х
30 х х х х
35 х х х х
40 х х х х
45 х х х х
50 х х х х
55 х х х х
60 х х х х
65 х х х х
70 х х х х
80 х х х х
90 х х х
100 х х х
110 х х
120 х х
130 х
140 х
150 х
160 х
