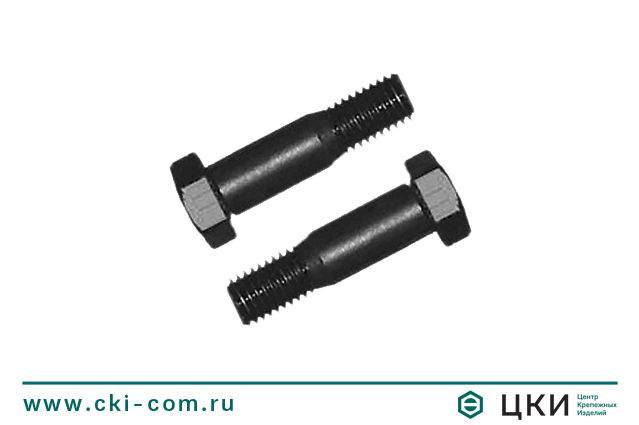

Болт DIN 7999 призонный

Аналог ISO EN 14399-8

Материал: сталь.
Применение: используется в сдвигоустойчивых соединениях стальных конструкций, а также в соединениях нагруженных изгибающим моментом, подверженных динамическим нагрузкам и во фланцевых узлах, работающих под давлением.
Особенности: призонный с увеличенным размером под ключ, высокопрочный.

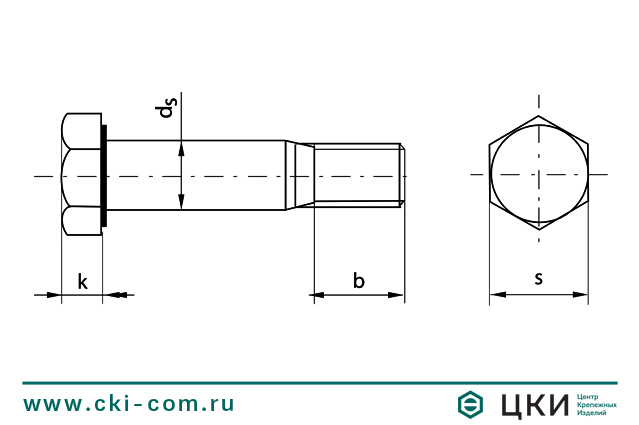

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

М 8

Фильтры

Болт DIN 7999 призонный - это высокопрочный цилиндрический стержень с точной посадочной частью (призоном), метрической резьбой и шестигранной головкой с увеличенным размером под ключ, предназначенный для крепления высоконагруженных предварительно напряженных резьбовых соединений HV стальных конструкций.

Применение:

Сектор тяжелого машиностроения: фиксация крупногабаритных компонентов (силовых агрегатов, редукторных систем, станин), требующая исключения люфтов и гашения вибрационных нагрузок.
Горно-металлургический комплекс: эксплуатация узлов, подверженных интенсивным ударным и циклическим воздействиям, включая рабочие органы спецтехники.
Энергетическая отрасль: монтаж турбинного оборудования, генераторных установок и несущих каркасов, где приоритетными являются прецизионная точность сборки и долговечность соединений.
Критически важные металлоконструкции: создание монтажных узлов, нуждающихся в идеальной подгонке элементов и полном отсутствии подвижности в сопряжениях.
Транспортное производство: сборка ключевых элементов ходовой части, рамных конструкций и крепление силовых установок, где недопустимо взаимное смещение деталей.

Особенности:

Цилиндрическая (призонная) часть стержня выполнена с высокой точностью — она плотно садится в отверстие из‑под развёртки, берёт на себя сдвиговые нагрузки и исключает люфт.
Резьбовая часть (обычно класса точности A) служит только для затяжки гайкой, а не для передачи сдвига.
Увеличенная шестигранная головка позволяет приложить высокий момент затяжки и снижает удельное давление на поверхность детали, уменьшая риск деформации.
Класс прочности — 8.8, 10.9 или 12.9.

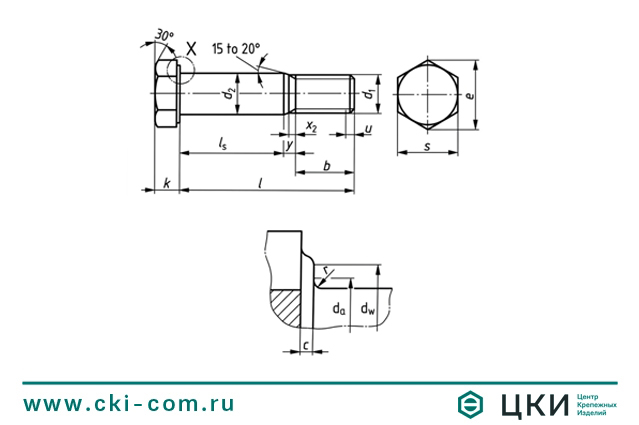

d1	M12	M16	M20	M22	M24	M27	M30
d2	13	17	21	23	25	28	31
b	18.5	22	26	28	29.5	32.5	35
c минимум	0.4	0.4	0.4	0.4	0.4	0.4	0.4
c максимум	0.6	0.6	0.8	0.8	0.8	0.8	0.8
da	15.2	19.2	24	26	28	32	35
dw	19	25	32	34	39	43.5	47.5
e	22.78	29.56	37.29	39.55	45.2	50.85	55.37
k	8	10	13	14	15	17	19
r	0.8	0.8	1.2	1.2	1.2	1.5	1.5
s	21	27	34	36	41	46	50
y	6.5	7.5	8.5	8.5	10	10	11.5

Длина	Резьба
Длина	M12	M16	M20	M22	M24	M27	M30
40	х
45	х	х
50	х	х	х
55	х	х	х	х	х
60	х	х	х	х	х	х
65	х	х	х	х	х	х	х
70	х	х	х	х	х	х	х
75	х	х	х	х	х	х	х
80	х	х	х	х	х	х	х
85	х	х	х	х	х	х	х
90	х	х	х	х	х	х	х
95	х	х	х	х	х	х	х
100	х	х	х	х	х	х	х
105	х	х	х	х	х	х	х
110	х	х	х	х	х	х	х
115	х	х	х	х	х	х	х
120	х	х	х	х	х	х	х
125		х	х	х	х	х	х
130		х	х	х	х	х	х
135		х	х	х	х	х	х
140		х	х	х	х	х	х
145		х	х	х	х	х	х
150		х	х	х	х	х	х
155		х	х	х	х	х	х
160		х	х	х	х	х	х
170			х	х	х	х	х
175			х	х	х	х	х
180			х	х	х	х	х
185				х	х	х	х
190				х	х	х	х
195				х	х	х	х
200				х	х	х	х
