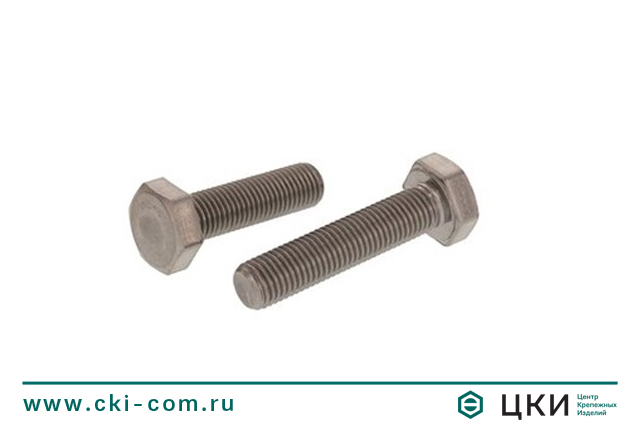

Болт DIN 961

Болт DIN 961

Аналог ГОСТ 7798-70 / ГОСТ 7805-70 / ГОСТ 15589-70 / EN ISO 8676

с шестигранной головкой; метрическая мелкая и супермелкая полная (до головы) резьба

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Длина Материал Класс прочности Покрытие Шлиц Цена
38529 М 8*1.0 80 сталь 8.8 без покрытия SW 13 16,62 ₽
38528 М 8*1.0 70 сталь 8.8 без покрытия SW 13 13,72 ₽
38527 М 8*1.0 60 сталь 8.8 без покрытия SW 13 57,30 ₽
30061 М 8*1.0 50 сталь 8.8 без покрытия SW 13 24,07 ₽
38526 М 8*1.0 30 сталь 8.8 без покрытия SW 13 18,40 ₽
35475 М 8*1.0 20 сталь 8.8 цинк SW 13 18,44 ₽
52222 М10*1.0 20 сталь 8.8 цинк SW 17 35,40 ₽
30039 М10*1.25 16 сталь 8.8 без покрытия SW 17 13,97 ₽
38789 М10*1.25 20 сталь 8.8 цинк SW 17 72,24 ₽
53211 М10*1.25 25 сталь 10.9 цинк SW 17 36,32 ₽
22346 М10*1.25 25 сталь 8.8 цинк SW 17 32,46 ₽
33555 М10*1.25 30 сталь 10.9 оксидированное SW 17 39,61 ₽
22347 М10*1.25 30 сталь 8.8 цинк SW 17 76,01 ₽
27575 М10*1.25 35 сталь 8.8 цинк SW 17 41,40 ₽
23169 М10*1.25 40 сталь 8.8 цинк SW 17 69,98 ₽
45023 М10*1.25 50 сталь 10.9 оксидированное SW 17 54,73 ₽
22348 М10*1.25 50 сталь 8.8 цинк SW 17 54,62 ₽
22353 М12*1.25 80 сталь 8.8 без покрытия SW 19 34,98 ₽
27577 М12*1.25 35 сталь 8.8 цинк SW 19 133,25 ₽
36736 М12*1.25 20 сталь 8.8 без покрытия SW 19 13,88 ₽
38359 М12*1.25 25 сталь 8.8 цинк SW 19 67,46 ₽
22350 М12*1.25 30 сталь 8.8 цинк SW 19 90,37 ₽
53085 М12*1.25 35 сталь 10.9 цинк SW 19 60,24 ₽
38533 М12*1.25 50 сталь 8.8 без покрытия SW 19 116,30 ₽
53388 М12*1.25 70 сталь 10.9 оксидированное SW 19 100,20 ₽
40060 М12*1.25 70 сталь 8.8 без покрытия SW 19 76,69 ₽
22352 М12*1.25 60 сталь 8.8 без покрытия SW 19 121,68 ₽
52999 М12*1.5 40 сталь 10.9 цинк SW 19 67,18 ₽
18769 М12*1.5 20 сталь 8.8 цинк SW 19 63,84 ₽
18771 М12*1.5 30 сталь 8.8 цинк SW 19 58,75 ₽
18772 М12*1.5 35 сталь 8.8 цинк SW 19 63,12 ₽
22356 М12*1.5 60 сталь 8.8 цинк SW 19 245,86 ₽
41004 М16*1.5 30 сталь 8.8 цинк SW 24 167,81 ₽
21188 М16*1.5 65 сталь 8.8 без покрытия SW 24 237,16 ₽
41035 М16*1.5 70 сталь 8.8 цинк SW 24 136,38 ₽
31658 М16*1.5 90 сталь 8.8 цинк SW 24 242,08 ₽
40081 М18*1.5 40 сталь 8.8 без покрытия SW 27 98,03 ₽
25178 М18*1.5 50 сталь 8.8 цинк SW 27 267,84 ₽
22621 М20*1.5 35 сталь 8.8 цинк SW 30 201,85 ₽
36583 М20*1.5 50 сталь 8.8 цинк SW 30 257,30 ₽
24079 М20*1.5 45 сталь 8.8 цинк SW 30 195,13 ₽

Типоразмерная таблица: болт DIN 961

L/d М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36
16 х
20 х х х х х
25 х х х х х
30 х х х х х
35 х х х х х х
40 х х х х х х х х х
45   х х х х х х х х
50   х х х х х х х х х х
55     х х х х х х х х х
60     х х х х х х х х х
65     х   х   х х х х х
70     х   х   х х х х х
80     х   х   х х х х х х
90         х   х   х х х х
100         х   х   х х х х
110         х   х   х х х х
120         х   х   х х х х
130             х   х х х х
140             х   х х х х
150             х   х х х х
160             х   х х х х
180             х   х   х х
200             х   х   х х



Размерная таблица болта DIN 961



d М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36
шаг резьбы 1

1

1,25

1

1,25

1,5

1,5 1,5

1,5

2

1,5

2

1,5

1,5

2

2

1,5

2

3
к 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15 17 18,7 22,5
s 13 17 19 22 24 27 30 32 36 41 46 55
е 14,38 18,9 21,1 23,91 26,17 29,56 32,95 35,03 39,55 45,2 50,85 60,79



Болт DIN 961 с мелкой резьбой (чертёж)



Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски
