Болт для T-образных пазов DIN 787

Болты

Болт для T-образных пазов DIN 787 (аналог ISO 299)

Заказать товар
Версия для печати

с квадратной головкой и конусообразным подголовником

Заказать товар

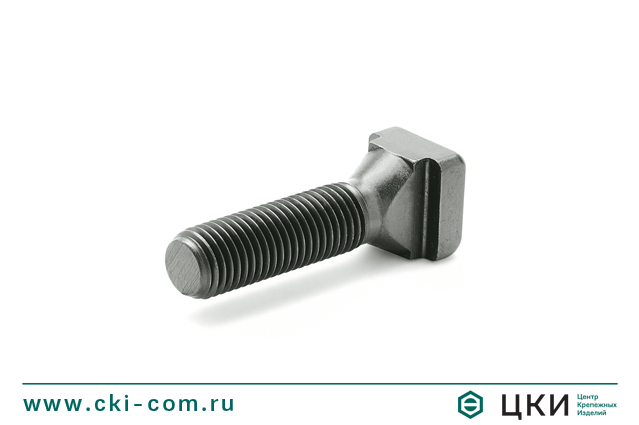

Болт для T-образных пазов DIN 787

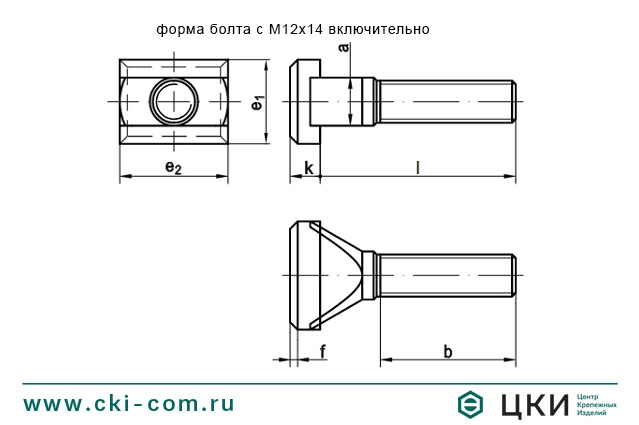

Болт для T-образных пазов DIN 787 чертёж

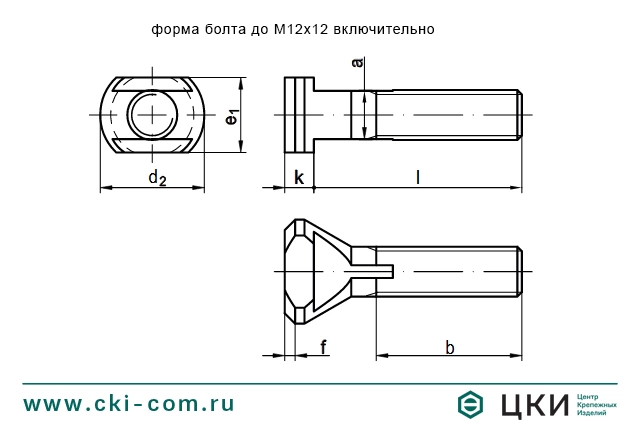

Болт для T-образных пазов DIN 787 второй чертёж
Болт для T-образных пазов DIN 787
Болт для T-образных пазов DIN 787 чертёж
Болт для T-образных пазов DIN 787 второй чертёж

Размерная таблица: болт для T-образных пазов DIN 787

размер

м 8

м 10

м 12

м 16

a max

7,7

9,7

11,7

15,7

l

32/40/50/65/80

32/40/50/65/100

40/50/65/80/100/125/200/250/320

65/80/10/125/160/200/250

b

20/30/35/40/45

20/30/35/40/60

30/35/40/50/60/70/100/120/120

40/50/60/70/80/100/100/120

e1/d2

13/16

15/20

18/25

25

f

1,6

1,6

2,5

2,5

k

6

6

7

9

размер паза

8

10

12

16



размер

м 16

м 20

м 24

м 24

a max

17,7

19,7

23,7

27,7

l

65/80/100/125/160/200/250

65/80/100/125/160/200/250/320/400

100/160/250/315

100/160/250/315

b

40/50/60/70/80/100/120

40/50/60/70/80/100/120/120/120

60/80/120/120

60/80/120/120

e1/d2

25

32

40

44

f

2,5

2,5

(4)

4

k

9

12

16

18

размер паза

18

20

24

28



Материал / покрытие

  • Сталь 8.8 / Без покрытия

Описание

Болт для Т-образных пазов с квадратной головкой и конусообразным подголовником, соответствует ISO 299. Болты DIN 787 используются в машиностроении, приборостроении и прочих промышленных и производственных отраслях.

Типоразмерная таблица: болт для T-образных пазов DIN 787

Длина

Диаметр

8

10

12

16

20

24

32

+











40

+

+

+







50

+

+

+







63







+





65



+

+







80





+

+

+



100





+

16/18

+

+

125





+

+

+



160







+

+

24/28

200









+



250









+
